ロッドレス・ケーブルシリンダ（概要）

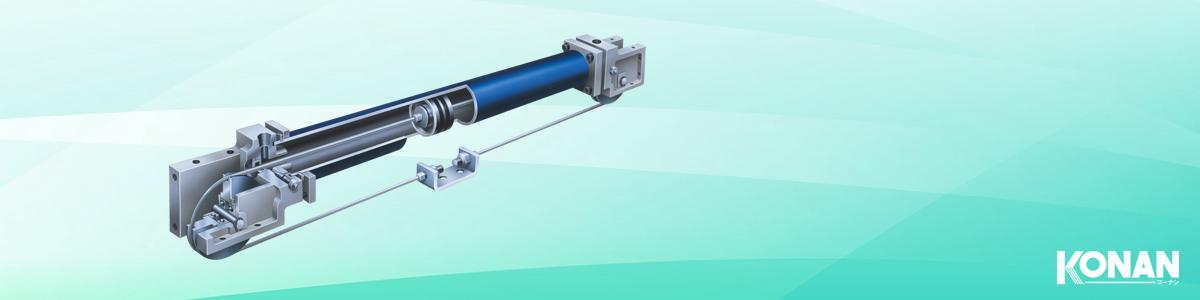

ロッドレス・ケーブルシリンダ
■ファクトリーの期待に応える省スペースタイプ
　ケーブルシリンダは､取付スペースの節約を目的に設計されており､取付スペースもロッドシリンダの約半分におさまります｡
■抜群の汎用性で機能設計も自由自在
　ストロークの長さはチューブカプラー使用により最大18mまで設定可能で､機械や装置の扱いが思いのままにできます｡
　汎用性も高く､他分野で広く活用していただけます｡
■機能が冴えるFA志向のマルチ感覚
　特別なナイロンコートを施した高強度のケーブルシリンダは､気密性に優れ､従来のような長いロッドの荷重やたわみ､摩擦など
　あらゆる問題を一挙に解決しました｡

CCシリーズ　複動形（標準） ロッドレスシリンダ　CC:空気圧用 CCV:油圧用

PDF（カタログ）--
  • CCシリーズ　複動形（標準） ロッドレスシリンダ
■チューブ内径12.7mm(1/2")～101.6mm(4")
■取付スペースが従来のロッドシリンダにくらべ約半分です｡
　また､ロッドの発錆や傷､たわみなどロッドに関するわずらわしい問題を一挙に解決します｡
形式記号 空気圧用 CC05 CC07 CC10 CC15 CC20 CC25 CC30 CC40 CC52
油圧用 - CCV07 CCV10 CCV15 CCV20 CCV25 CCV30 CCV40 CCV52
チューブ内径 （mm） 12.7 19.1 25.4 38.1 50.8 63.5 76.2 101.6 50.8
（インチ） 1/2" 3/4" 1" 1 1/2" 2" 2 1/2" 3" 4" 2"
最高使用圧力 0.7MPa 1.4MPa 3.5MPa
許容ピストン
最大速度		 空気圧 500mm/s 1000m/s 500m/s 1000mm/s
油圧 200mm/s 200m/s 1000m/s 500m/s
チューブ材質 スチール - - ● ● ● ● ● ● ●
アルミ ● ● ● ● ● ● ● ● ●
チューブ表面処理 スチール 内面は精密加工・外面はラッカー塗装
アルミ 内面は精密加工・内外面ともアルマイト処理
クッション なし 固定オリフィス方式 外部ニードル調節方式
周囲温度 -5～60℃（5℃以下でご使用の場合は、流体中の水分を除去し、凍結のないようご注意ください）
オプション オートテンショナ - ● ● ● ● ● ● ● ●
リードスイッチ ● ● ● ● ● ● ● ● ●
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

SAシリーズ　単動形 ロッドレスシリンダ　SA:空気圧用 SAV:油圧用

PDF（カタログ）--
  • SAシリーズ　単動形 ロッドレスシリンダ
■チューブ内径19.1mm(3/4")～50.8mm(2")
■重力リターン形のシリンダで、負荷を上下作動させるアプリケーションに適しています｡
　 負荷を上昇させる時のみ圧力を供給し、下降は負荷の重力で行います｡
■シリンダ本体の取付けは、水平､垂直､傾斜とどの方向にでも可能です｡
形式記号 空気圧用 SA07 SA10 SA15 SA20 SA25 SA30 SA40 SA52
油圧用 SAV07 SAV10 SAV15 SAV20 SAV25 SAV30 SAV40 SAV52
チューブ内径 （mm） 19.1 25.4 38.1 50.8 63.5 76.2 101.6 50.8
（インチ） 3/4" 1" 1 1/2" 2" 2 1/2" 3" 4" 2"
最高使用圧力 0.7MPa 1.4MPa 3.5MPa
チューブ材質 スチール - ● ● ● ● ● ● ●
アルミ ● ● ● ● ● ● ● ●
チューブ表面処理 スチール 内面は精密加工・外面はラッカー塗装
アルミ 内面は精密加工・内外面ともアルマイト処理
クッション 固定オリフィス方式 外部ニードル調節方式
周囲温度 -5～60℃（5℃以下でご使用の場合は、流体中の水分を除去し、凍結のないようご注意ください）
オプション リードスイッチ ● ● ● ● ● ● ● ●
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

DPシリーズ　ダブルパーチャスキット付 ロッドレスシリンダ　DP:空気圧用 DPV:油圧用

PDF（カタログ）--
  • DPシリーズ　ダブルパーチャスキット付 ロッドレスシリンダ
■チューブ内径38.1mm(1 1/2")～50.8mm(2")
■シリンダ本体のストロークに対して負荷は2倍の距離をストロークさせることができます。
■標準タイプにくらべ取付スペースをより節約することができます。
形式記号 空気圧用 DP15 DP20 DP25 DP30 DP40 DP52
油圧用 DPV15 DPV20 DPV25 DPV30 DPV40 DPV52
チューブ内径 （mm） 38.1 50.8 63.5 76.2 101.6 50.8
（インチ） 1 1/2" 2" 2 1/2" 3" 4" 2"
最高使用圧力 0.7MPa 1.4MPa 3.5MPa
チューブ材質 スチール ● ● ● ● ● ●
アルミ ● ● ● ● ● ●
チューブ表面処理 スチール 内面は精密加工・外面はラッカー塗装
アルミ 内面は精密加工・内外面ともアルマイト処理
クッション 外部ニードル調節方式
周囲温度 -5～60℃（5℃以下でご使用の場合は、流体中の水分を除去し、凍結のないようご注意ください）
オプション オートテンショナ ● ● ● ● ● ●
リードスイッチ ● ● ● ● ● ●
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

TCシリーズ　トラックレール付 ロッドレスシリンダ　TC:空気圧用 TCV:油圧用

PDF（カタログ）--
  • TCシリーズ　トラックレール付 ロッドレスシリンダ
■チューブ内径12.7mm(1/2")～38.1mm(1 1/2")
■トラックレール付ケーブルシリンダは、負荷を接続するブロック部にリニアベアリングを装着、焼入れを行ったグランドシャフト上を走行します。
　負荷をサポートするガイド機構が不要になり、装置が簡単になります。
形式記号 空気圧用 TC05 TC07 TC10 TC15
油圧用 - TCV07 TCV10 TCV15
チューブ内径 （mm） 12.7 19.1 25.4 38.1
（インチ） 1/2" 3/4" 1" 1 1/2"
最高使用圧力 0.7MPa
チューブ材質 スチール - - ● ●
アルミ ● ● ● ●
チューブ表面処理 スチール 内面は精密加工・外面はラッカー塗装
アルミ 内面は精密加工・内外面ともアルマイト処理
クッション なし 固定オリフィス方式 外部ニードル調節方式
周囲温度 -5～60℃（5℃以下でご使用の場合は、流体中の水分を除去し、凍結のないようご注意ください）
オプション オートテンショナ - ● ● ●
リードスイッチ ● ● ● ●
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

オプション取付機器　オートマチックテンショナ付

PDF（カタログ）--
  • オプション取付機器　オートマチックテンショナ付
オートマチックテンショナーは､ケーブルに対して常に一定の張りを与えます｡
従ってケーブルにたわみが生じることがなく､ケーブル自体の疲労を最小限にとどめ､同時に､グランドシールに対しても正常な状態を保つため､
保守､点検の回数を減少させます｡特に､長ストロークのシリンダが必要な場合､また保守､点検が困難な場所に取付ける場合におすすめします｡
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

オプション取付機器　リードスイッチ

PDF（カタログ）--
  • オプション取付機器　リードスイッチ
■ピストン部にマグネットを装着しており、ピストンがリードスイッチに近づくと接点が閉じ、ONの状態になります。
■作動の確認、検出やインターロック操作に適しており、シーケンサーやコンピュータ制御に最適です。
■標準のタイプ以外にオートマチックテンショナー付、トラックレール付などのタイプにも取付可能です。
スイッチ形式 RT形 BT形 CT形（トライアック形）
接点 単極単投 単極双投 単極単投
使用電圧 MAX DC200V MAX DC175V AC100・110V（50/60Hz）
接点容量 MAX 10VA MAX 3VA -
最大使用電流 0.5A（at 40℃） 0.25A（at 40℃） 1.0A（at 30℃）
動作時間 1ms以下 1ms以下 1ms以下
使用温度範囲 -40～70℃ -40～60℃
漏れ電流 - - 1mA以下
インジケータ LED（4mA以上で点灯） - -
結線方法 RT形リードスイッチ BT形リードスイッチ CT形リードスイッチ
リード線長さ 5m 5m 5m
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
