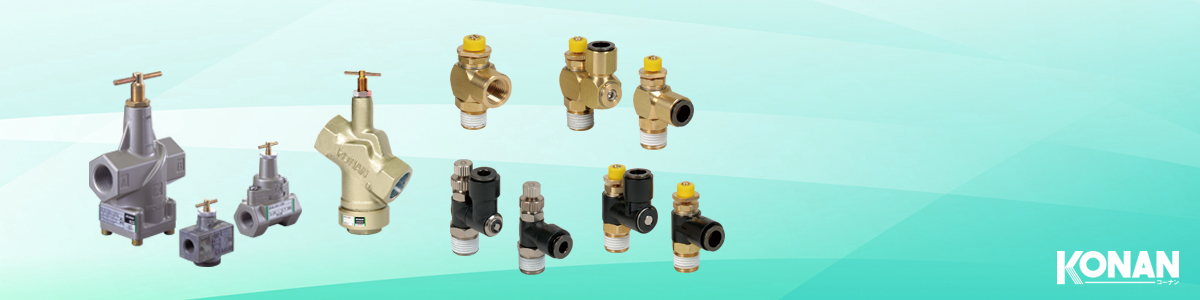

スピードコントローラ
スピードコントローラは、シリンダ、エアーモータなどのアクチュエータに取り付け、流量調整によりアクチュエータの作動速度を制御します。
■SC6/SC213 標準タイプ（配管口径：Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1 , Rc1 1/4 , Rc1 1/2 , 50Aフランジ）
■SC6S/SC213S 外部耐蝕タイプ（配管口径：Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1 , Rc1 1/4 , Rc1 1/2 , 50Aフランジ）
■SC6F 微調整タイプ（配管口径：Rc3/8）
■SC6/SC213 標準タイプ（配管口径：Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1 , Rc1 1/4 , Rc1 1/2 , 50Aフランジ）
■SC6S/SC213S 外部耐蝕タイプ（配管口径：Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1 , Rc1 1/4 , Rc1 1/2 , 50Aフランジ）
■SC6F 微調整タイプ（配管口径：Rc3/8）
| 形式記号 | 標準タイプ （外部耐蝕タイプ） |
SC6-02 （SC6S-02） |
SC6-04 （SC6S-04） |
SC6-06 （SC6S-06） |
SC6-08 （SC6S-08） |
SC213 （SC213S） |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 配管口径 | 8A | 10A | 8A | 10A | 15A | 15A | 20A | 20A | 25A | 32A | 40A | 50A フランジ |
|
| Rc1/4 | Rc3/8 | Rc1/4 | Rc3/8 | Rc1/2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc1 | Rc1 1/4 | Rc1 1/2 | |||
| 有効断面積 | 最大制御流れ | 10mm2 | 25mm2 | 32mm2 | 72mm2 | 150mm2 | 170mm2 | 310mm2 | 360mm2 | 1050mm2 | |||
| 自由流れ | 12.5mm2 | 30mm2 | 38mm2 | 90mm2 | 152mm2 | 172mm2 | 210mm2 | 260mm2 | 840mm2 | ||||
| 使用圧力 | 0.05～0.7MPa | ||||||||||||
| 耐圧力 | 1.05MPa | ||||||||||||
| クラッキング圧力 | 0.05MPa以下 | ||||||||||||
| 使用温度 | 一般用：-20～60℃ 耐熱用：5～100℃ 耐寒用：-40～45℃ | 5～60℃ | |||||||||||
| 質量 | 0.18kg | 0.17kg | 0.36kg | 0.8kg | 3.3kg | 4.0kg | 27.5kg | ||||||
| 形式記号 | 微調整タイプ | SC6F-02 |
|---|---|---|
| 配管口径 | 10A | |
| Rc3/8 | ||
| 有効断面積 | 最大制御流れ | 0.8mm2 |
| 自由流れ | 12.5mm2 | |
| 使用圧力 | 0.05～0.7MPa | |
| 耐圧力 | 1.05MPa | |
| クラッキング圧力 | 0.05MPa以下 | |
| 使用温度 | 一般用：-20～60℃ 耐熱用：5～100℃ 耐寒用：-40～45℃ | |
| 質量 | 0.18kg | |
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
方向自在ねじ込み方式 スピードコントローラ
エアシリンダに直接取付けることができ、しかもコンパクトで配管方向も３６０°自由自在なL 形メータアウトタイプ構造のスピードコントローラです。
■SC7 標準タイプ（配管口径：Rc1/8 , Rc1/4 , Rc3/8）
■SC7 標準タイプ（配管口径：Rc1/8 , Rc1/4 , Rc3/8）
| 形式記号 | SC7-06A | SC7-08A | SC7-10A | |
|---|---|---|---|---|
| 配管口径 | 6A | 8A | 10A | |
| R1/8・Rc1/8 | R1/4・Rc1/4 | R3/8・Rc3/8 | ||
| 有効断面積 | 最大制御流れ | 5.5mm2 | 8.3mm2 | 14.0mm2 |
| 自由流れ | 3.8mm2 | 11.0mm2 | 16.0mm2 | |
| 使用圧力 | Max. 0.7MPa | |||
| 耐圧力 | 1.05MPa | |||
| 使用温度範囲 | 5～60℃ | |||
| ニードル回転数 | 8回転 | |||
| 質量 | 0.04kg | 0.07kg | 0.1kg | |
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
方向自在ワンタッチ方式 スピードコントローラ
本体部が自由に回転する標準タイプとさらに３６０°のチューブ配管が可能なフレキシブルタイプの２タイプ。
配管口径（ねじ込部：オス）もミニタイプ（M3～R1/8）から標準タイプ（M5～R1/2）までの超ワイドバリエーションです。
■標準ミニタイプ（配管口径：M3×0.5 , M5×0.8 , Rc1/8）
■フレキシブルミニタイプ（配管口径：M3×0.5 , M5×0.8 , Rc1/8）
■標準タイプ（配管口径：M5×0.8 , Rc1/8 , Rc1/4 , Rc3/8 , Rc1/2）
■フレキシブルタイプ（配管口径：M5×0.8 , Rc1/8 , Rc1/4 , Rc3/8 , Rc1/2）
配管口径（ねじ込部：オス）もミニタイプ（M3～R1/8）から標準タイプ（M5～R1/2）までの超ワイドバリエーションです。
■標準ミニタイプ（配管口径：M3×0.5 , M5×0.8 , Rc1/8）
■フレキシブルミニタイプ（配管口径：M3×0.5 , M5×0.8 , Rc1/8）
■標準タイプ（配管口径：M5×0.8 , Rc1/8 , Rc1/4 , Rc3/8 , Rc1/2）
■フレキシブルタイプ（配管口径：M5×0.8 , Rc1/8 , Rc1/4 , Rc3/8 , Rc1/2）
| 形式記号 | 標準ミニタイプ | M4R | M6R | |||
|---|---|---|---|---|---|---|
| フレキシブミニタイプ | MB4R | MB6R | ||||
| 適用チューブ外形 | φ4 | φ6 | ||||
| 配管口径 | M3×0.5 | M5×0.8 | R1/8 | M5×0.8 | R1/8 | |
| 本体材質 | ポリアセタール・金属 | |||||
| 使用圧力 | Max.0.7MPa | |||||
| 耐圧力 | 1.05MPa | |||||
| 使用温度 | 5～60℃ | |||||
| 適用チューブ材質 | ポリウレタン・ナイロン・ポリエチレン・四フッ化エチレン | |||||
| 形式記号 | 標準タイプ | 本体材質：樹脂 | 4R | 6R | 8R | 10R | 12R |
|---|---|---|---|---|---|---|---|
| 本体材質：金属 | 4 | 6 | 8 | 10 | 12 | ||
| フレキシブ タイプ |
本体材質：樹脂 | B4R | B6R | B8R | B10R | B12R | |
| 本体材質：金属 | B4 | B6 | B8 | B10 | B12 | ||
| 適用チューブ外形 | φ4 | φ6 | φ8 | φ10 | φ12 | ||
| 配管口径 | M5×0.5 , R1/8 | M5×0.5 , R1/8 , R1/4 | R1/8 , R1/4 , R3/8 | R1/4 , R3/8 , R1/2 | R3/8 , R1/2 | ||
| 使用圧力 | Max.0.7MPa | ||||||
| 耐圧力 | 1.05MPa | ||||||
| 使用温度 | 5～60℃ | ||||||
| 弁流路の種類 | メーターインタイプ、メーターアウトタイプ | ||||||
| 適用チューブ材質 | ポリウレタン・ナイロン・ポリエチレン・四フッ化エチレン | ||||||
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
