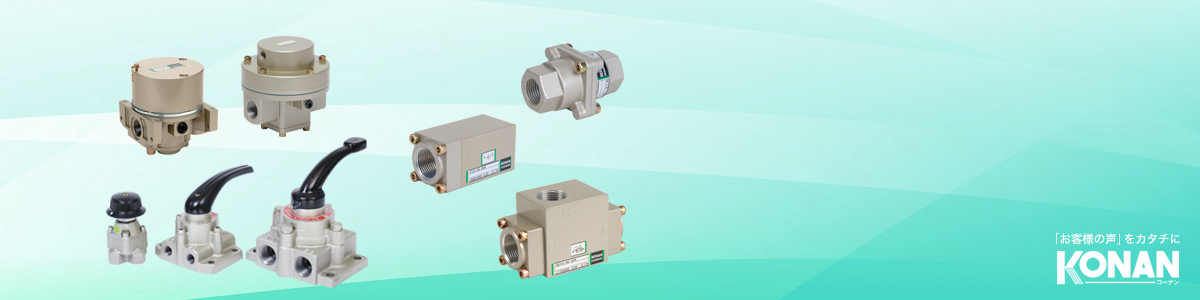

空気圧回路補器・方向制御弁(概要)

空気圧回路補器・方向制御弁

4ポート手動切換弁

  • 4ポート手動切換弁
手動切換弁は、平形バルブを手動でロータリ操作して、流体の通路を切換える方向制御弁です。

■PVT1/PVT406K/PVT410K 標準タイプ(配管口径:Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1)
■PVT1M ロック機構付(配管口径: Rc3/8 , Rc1/2)
■PVT1L/PVT406L/PVT410L 下部配管タイプ(配管口径:Rc3/8 , Rc1/2 , Rc3/4 , Rc1)
形式記号 標準タイプ PVT1 PVT406K PVT410K
ロック機構付 - PVT1M - -
下部配管タイプ PVT1L PVT406L PVT410L
配管口径 8A 10A 15A 20A 25A
Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1
有効断面積 5.7mm2 50mm2 60mm2 100mm2
操作角度 90° 120°
使用圧力 0~0.7MPa
耐圧力 1.05MPa
弁の許容漏れ量 50cm3/min(ANR)[at 0.5MPa]
使用温度 5~60℃
質量 2.0kg 2.6kg 7.2kg 8.0kg
●※PVT1 のサイズ8A は下部配管のみとなります。
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談下さい。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

チェックバルブ

  • チェックバルブ
チェックバルブは、一方向にのみ空気流を通過させ、逆方向からの空気流を阻止するバルブです。
コーナンのチェックバルブは、クラッキング圧力も低く空気抵抗も少ない構造になっています。
■CV3/CV1 標準タイプ(配管口径:Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1 , Rc1 1/4 , Rc1 1/2 , Rc2)
■CV3S 外部耐蝕タイプ(配管口径:Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1)
形式記号 標準タイプ
(外部耐蝕タイプ)
CV3-04
(CV3-04)
CV3-06
(CV3-06)
CV3-08
(CV3-08)
CV1
配管口径 8A 10A 15A 20A 25A 32A 40A 50A
Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1 Rc1 1/4 Rc1 1/2 Rc2
有効断面積 40mm2 63mm2 94mm2 155mm2 210mm2 528mm2 1007mm2
使用圧力 0.05~0.7MPa 0.1~0.7MPa
クラッキング圧力 0.01MPa以下
耐圧力 1.05MPa
使用温度 一般用:-20~60℃ 耐熱用:5~100℃ 耐寒用:-40~45℃ 5~60℃
質量 0.13kg 0.27kg 0.45kg 1.0kg 2.2kg
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談ください。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

パイロット式チェックバルブ

  • パイロット式チェックバルブ
信号圧力によるチェック解除(逆流)機構を設けたチェックバルブです。

■CVP2 標準タイプ(配管口径:Rc3/8 , Rc1/2 , Rc3/4 , Rc1)
形式記号 CVP2-04 CVP2-08
配管口径 10A 15A 20A 25A
Rc3/8 Rc1/2 Rc3/4 Rc1
有効断面積 30mm2 49mm2 83mm2 137mm2
使用圧力 0.1~0.7MPa
信号圧力 0.12~0.7MPa
信号圧力≧使用流体圧力×1/2
クラッキング圧力 0.01MPa以下
耐圧力 1.05MPa
使用温度 -20~60℃(5℃以下でご使用の場合は凍結にご注意ください)
質量 1.4kg 2.9kg
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談下さい。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

シャトルバルブ

  • シャトルバルブ
シャトルバルブは2 つの供給口と1 つの吐出口をもったバルブです。
一方の供給口に空気圧を供給すると、もう一方の供給口は閉じられ空気圧は吐出口に供給されます。

■CVT3 標準タイプ(配管口径:Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1 , Rc1 1/4 , Rc1 1/2)
■CVT3S 外部耐蝕タイプ(配管口径:Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1 , Rc1 1/4 , Rc1 1/2)
形式記号 標準タイプ
(外部耐蝕タイプ)
CVT3-04
(CVT3S-04)
CVT3-06
(CVT3S-06)
CVT3-08
(CVT3S-08)
CVT3-14
(CVT3S-14)
配管口径 8A 10A 15A 20A 25A 32A 40A
Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1 Rc1 1/4 Rc1 1/2
有効断面積 44mm2 65mm2 95mm2 116mm2 185mm2 350mm2 400mm2
使用圧力 0.04~0.7MPa
耐圧力 1.05MPa
作動圧力差 0.01MPa以上 0.02MPa以上
使用温度 一般用:-20~60℃ 耐熱用:5~100℃ 耐寒用:-40~45℃ -20~60℃
質量 0.22kg 0.31kg 0.52kg 1.5kg
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談下さい。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

クイックレリーズバルブ

  • クイックレリーズバルブ
クイックレリーズバルブは切換弁とシリンダ等のアクチュエータとの間に取り付け、切換弁の排気作用によって、バルブを作動させます。
シリンダ等アクチュエータからの排気量を一段と高め、作動速度の増大(最高1.4倍)を図る場合に用います。

■QEV3 標準タイプ(配管口径:Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1)
■QEV3S 外部耐蝕タイプ(配管口径:Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1)
形式記号 標準タイプ
(外部耐蝕タイプ)
QEV3-04
(QEV3S-04)
QEV3-06
(QEV3S-06)
QEV3-08
(QEV3S-08)
配管口径 8A 10A 15A 20A 25A
Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1
有効断面積 A → C 36mm2 59mm2 72mm2 133mm2 193mm2
C → B 57mm2 81mm2 95mm2 150mm2 224mm2
使用圧力 0.05~0.7MPa
耐圧力 1.05MPa
使用温度 -20~60℃ 一般用:-20~60℃ 耐熱用:5~100℃ 耐寒用:-40~45℃
質量 0.22kg 0.4kg 0.7kg
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談下さい。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

セフティブロックバルブ

  • セフティブロックバルブ
方向制御弁(3 位置)とシリンダ間に設置し、シリンダをストロークの中間で停止させたとき、中間停止位置を確実に保持させるための
安全回路用補器です。シリンダの中間停止状態におけるシリンダの不測の作動による事故を防止します。

■CVD1 標準タイプ(配管口径:Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1)
形式記号 CVD1-03 CVD1-04 CVD1-08
配管口径 8A 10A 10A 15A 20A 25A
Rc1/4 Rc3/8 Rc3/8 Rc1/2 Rc3/4 Rc1
有効断面積 30mm2 40mm2 70mm2 80mm2 200mm2 220mm2
使用圧力 0.12~1.0MPa
クラッキング圧力 0.05MPa
耐圧力 1.5MPa
作動頻度 Max.2回/1秒
使用温度 -20~60℃(5℃以下でご使用の場合は凍結にご注意ください)
質量 0.4kg 0.9kg 2.0kg
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談下さい。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

ロックアップバルブ

  • ロックアップバルブ
空気圧回路における供給圧力の異常降下を敏感にとらえ、供給圧力が正常に戻るまで駆動部の設定圧力を確実に保持し、
供給圧力の変動によるアクチュエータの不測の作動をロックします。

■LVS5(1回路形)/LVD5(2回路形) 標準タイプ(配管口径:Rc1/4 , Rc3/8 )
■LVS5S(1回路形)/LVD5S(2回路形) 外部耐蝕タイプ(配管口径:Rc1/4 , Rc3/8 )
形式記号 標準タイプ
(外部耐蝕タイプ)
LVS5-02
(LVS5S-02)
LVD5-02
(LVD5S-02)
回路数 1 2
配管口径 8A 10A 8A 10A
Rc1/4 Rc3/8 Rc1/4 Rc3/8
有効断面積 17mm2 22mm2 17mm2 22mm2
使用圧力 信号圧力 Max. 1.0MPa
操作圧力 Max. 0.7MPa
設定圧力 0.14~0.7MPa
ディファレンシャル 0.01MPa以下
耐圧力 1.5MPa
使用温度 一般用:-20~60℃ 耐熱用:5~100℃(5℃以下でご使用の場合は凍結にご注意ください)
質量 0.6kg 1.0kg
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談下さい。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

スロースタートバルブ(シリンダ飛出し防止弁)

  • スロースタートバルブ(シリンダ飛出し防止弁)
この弁は電磁弁等の作動により、シリンダが急に飛出して生じる事故を防止します。
調整可能なブリード機構を内蔵しており、シリンダ初期作動時は徐々に空気を供給し、シリンダ内の圧力が高まると、自動的に主弁を開き、
大流量の空気を供給します。

■SSV2 標準タイプ(配管口径:Rc3/8 , Rc1/2)
形式記号 SSV2-04
配管口径 10A 15A
Rc3/8 Rc1/2
使用圧力 0.1~1.0MPa
耐圧力 1.5MPa
使用温度 -20~60℃(5℃以下でご使用の場合は凍結にご注意ください)
質量 1.4kg
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談下さい。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

圧力検知バルブ

  • 圧力検知バルブ
■PSV5 3ポート標準タイプ(配管口径:Rc3/8 , Rc1/2)■PSV5S 3ポート外部耐蝕タイプ(配管口径:Rc3/8 , Rc1/2)
 遮断弁の操作部に取付け、信号圧力の降下により遮断弁を作動させるなど、任意の信号圧力(空気圧)を検知してバルブの切換操作を
 行う場合に使用します。
■PSV2 5ポート標準タイプ(配管口径:Rc1/4 , Rc3/8)■PSV2S 5ポート外部耐蝕タイプ(配管口径:Rc1/4 , Rc3/8)
■PSV3L 5ポート低圧仕様(配管口径:Rc1/4 , Rc3/8)■PSV3LS 5ポート低圧仕様・外部耐蝕(配管口径:Rc1/4 , Rc3/8)
 任意の信号圧力(空気圧)を検知して、アクチュエータの直接操作を可能とする5 ポートタイプです。
ポート数 3ポート 5ポート 5ポート
形式記号 標準タイプ
(外部耐蝕タイプ)
PSV5-04
(PSV5S-04)
PSV2-02
(PSV2S-02)
PSV3L-02
(PSV3LS-02)
配管口径 10A 15A 8A 10A 8A 10A
Rc3/8 Rc1/2 Rc1/4 Rc3/8 Rc1/4 Rc3/8
有効断面積 32mm2 48mm2 22mm2 22mm2
使用圧力 信号圧力 Max. 1.0MPa Max. 0.5MPa
供給圧力 Max. 0.7MPa Max. 0.7MPa
設定圧力 0.06~0.7MPa 0.03~0.2MPa
耐圧力 1.5MPa 1.05MPa
使用温度 -5~60℃
質量 約1.5kg
●流体の露点が-40℃を超える高乾燥空気で使用される場合は別途ご相談下さい。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。
