空気圧用 耐圧防爆・防滴形電磁弁(概要)

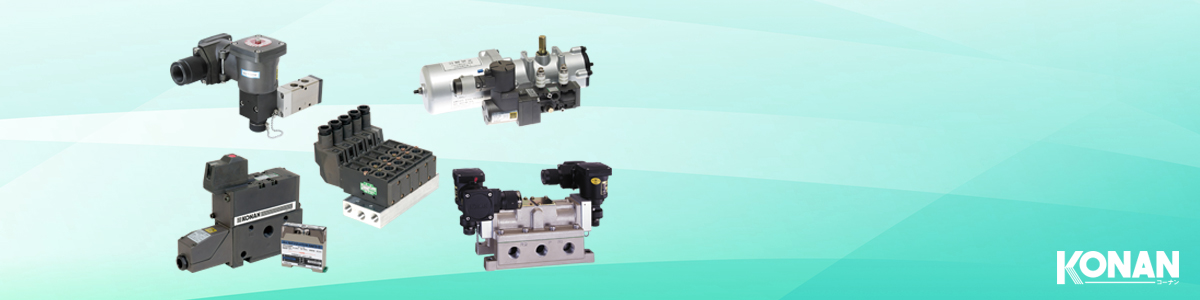

耐圧防爆・防滴形電磁弁
プルーフテクノロジーを凝集したスーパーコンパクト電磁弁シリーズです。
複動(ホールド)防爆形電磁弁の主要機種は、当社新開発のマグネラッチ方式ソレノイドを採用。
しかも4 ポート電磁弁は耐久性抜群のスライド形セラミックバルブ本体を搭載した革命的な電磁弁です。

MVS300K/MVD300Kシリーズ・3ポート電磁弁 耐圧防爆形 d2G4 / 防滴形

  • MVS300K/MVD300Kシリーズ・3ポート電磁弁
■耐圧防爆形(d2G4)、防滴形(防水保護等級IP54相当)
■リターン/ホールド
■ポペット弁方式・直動形
■直配管形:Rc1/4
  リターン ホールド リターン ホールド
形式記号 防爆形・耐圧パッキン式 MVS302K-02 MVD302K-02 MVS312K-02 MVD312K-02
防爆形・電線管耐圧ねじ結合式 MVS303K-02 MVD303K-02 MVS313K-02 MVD313K-02
防滴形 MVS301K-02 MVD301K-02 MVS311K-02 MVD311K-02
配管口径 Rc1/4
有効断面積(Cv値) 1mm2(0.05) 4mm2(0.2)
使用圧力 0~0.7MPa 0~0.1MPa
耐圧力 1.05MPa
使用温度 -20~60℃
作動頻度 最大:1回/1秒
作動(応答)時間 0.05秒以下
ソレノイド部 定格電圧 AC100V,110V,115V,120V,125V,200V,220V(50/60Hz)DC24V,48V,100V,110V,120V,125V
許容電圧変動率 定格電圧に対して-15%~10%
温度上昇値 80℃以下 65℃以下 80℃以下 65℃以下
コイル絶縁耐熱クラス 耐熱クラスH
絶縁抵抗 10MΩ以上
定格電流値 PDF(カタログ)定格電流値データをご参照ください。
防爆規格 耐圧防爆構造:d2G4
製品質量 約1.3kg
●使用温度が5℃以下のときは、使用流体中の水分を除去し、凍結のないよう十分ご注意ください。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

MVS800K/MVD800Kシリーズ・4ポート電磁弁 耐圧防爆形 d2G4,ExdⅡBT4 / 防滴形

  • MVS800K/MVD800Kシリーズ・4ポート電磁弁
■耐圧防爆形(d2G4 / ExdⅡBT4)、防滴形(防水保護等級IP54相当)
■リターン/ホールド
■セラミックスライド弁方式・パイロット形
■ガスケット接続形:Rc1/4 , 3/8 , 1/2
■OUTポートを1か所のみ閉止(プラグ)することで3ポート弁としてご使用いただけます。
  リターン ホールド
形式記号 防爆形・
耐圧パッキン式
MVS812K-02
MVS812E-02
MVS812Y-02
MVS802K-03
MVS802E-03
MVS802Y-03
MVD812K-02
MVD812E-02
MVD802K-03
MVD802E-03
防爆形・
電線管耐圧ねじ結合式
MVS813K-02
MVS813E-02
MVS803K-03
MVS803E-03
MVD813K-02
MVD813E-02
MVD803K-03
MVD803E-03
防滴形 MVS811K-02 MVS801K-03 MVD811K-02 MVD801K-03
配管口径 Rc1/4 Rc3/8 Rc3/8 Rc1/2 Rc1/4 Rc3/8 Rc3/8 Rc1/2
有効断面積(Cv値) 16mm2(0.9) 18mm2(1.0) 55mm2(3.0) 60mm2(3.3) 16mm2(0.9) 18mm2(1.0) 55mm2(3.0) 60mm2(3.3)
使用圧力 0.12~0.7MPa
耐圧力 1.05MPa
使用温度 -20~60℃
作動頻度 最大:1回/1秒  最少:1回/6ヶ月
作動(応答)時間 0.1秒以下
ソレノイド部 定格電圧 AC100V,110V,115V,120V,125V,200V,220V(50/60Hz)DC24V,48V,100V,110V,120V,125V
許容電圧変動率 定格電圧に対して-15%~10%
温度上昇値 80℃以下 65℃以下
コイル絶縁耐熱クラス 耐熱クラスH
絶縁抵抗 10MΩ以上
定格電流値 PDF(カタログ)定格電流値データをご参照ください。
防爆規格 耐圧防爆構造:d2G4 / ExdⅡBT4
製品質量 約2.0kg
●使用温度が5℃以下のときは、使用流体中の水分を除去し、凍結のないよう十分ご注意ください。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

453S/453Dシリーズ・5ポート電磁弁 耐圧防爆形 d2G4,ExdⅡBT4 / 防滴形

  • 453S/453Dシリーズ・5ポート電磁弁
■耐圧防爆形(d2G4 / ExdⅡBT4)、防滴形(防水保護等級IP54相当)
■リターン/ホールド
■スプール弁方式・パイロット形
■直配管形:Rc1/4 , 3/8 , 1/2
  リターン ホールド リターン ホールド
形式記号 防爆形・
耐圧パッキン式
453S202K-E2K
453S202K-E2E
453S202K-E2Y
453S203K-E2K
453S203K-E2E
453S203K-E2Y
453D202K-E2K
453D202K-E2E
453D203K-E2K
453D203K-E2E
453S403C-E2K
453S403C-E2E
453S403C-E2Y
453S404C-E2K
453S404C-E2E
453S404C-E2Y
453D403C-E2K
453D403C-E2E
453D404C-E2K
453D404C-E2E
防爆形・
電線管耐圧ねじ結合式
453S202K-E1K
453S202K-E1E
453S203K-E1K
453S203K-E1E
453D202K-E1K
453D202K-E1E
453D203K-E1K
453D203K-E1E
453S403C-E1K
453S403C-E1E
453S404C-E1K
453S404C-E1E
453D403C-E1K
453D403C-E1E
453D404C-E1K
453D404C-E1E
防滴形 453S202K-E3K 453S203K-E3K 453D202K-E3K 453D203K-E3K 453S403C-E3K 453S404C-E3K 453D403C-E3K 453D404C-E3K
配管口径 Rc1/4 Rc3/8 Rc1/4 Rc3/8 Rc3/8 Rc1/2 Rc3/8 Rc1/2
有効断面積(Cv値) 22mm2(1.2) 40mm2(2.2)
使用圧力 0.2~0.7MPa
耐圧力 1.05MPa
使用温度 -5~50℃
作動頻度 最大:1回/1秒  最少:1回/6ヶ月
作動(応答)時間 0.05秒以下
ソレノイド部 定格電圧 AC100V,110V,115V,120V,125V,200V,220V(50/60Hz)DC24V,48V,100V,110V,120V,125V
許容電圧変動率 定格電圧に対して-15%~10%
温度上昇値 80℃以下 65℃以下 80℃以下 65℃以下
コイル絶縁耐熱クラス 耐熱クラスH
絶縁抵抗 10MΩ以上
定格電流値 PDF(カタログ)定格電流値データをご参照ください。
防爆規格 耐圧防爆構造:d2G4 / ExdⅡBT4
製品質量 約1.7kg 約1.8kg 約2.0kg 約2.1kg
●使用温度が5℃以下のときは、使用流体中の水分を除去し、凍結のないよう十分ご注意ください。
●び詳細仕様につきましては、PDF(カタログ)をご参照ください。

MVS2F(N)/MVD2F(N)シリーズ・5ポート電磁弁 耐圧防爆形 d2G4,ExdⅡBT4 / 防滴形

  • MVS2F(N)/MVD2F(N)シリーズ・5ポート電磁弁
■耐圧防爆形(d2G4 / ExdⅡBT4)、防滴形(防水保護等級IP54相当)
■リターン/ホールド
■スプール弁方式・パイロット形
■ガスケット接続形:Rc1/4 , 3/8 , 1/2 , 3/4 , 1
  リターン ホールド リターン ホールド
形式記号 防爆形・
耐圧パッキン式
MVS2F-03-E2K
MVS2F-03-E2E
MVS2F-03-E2Y
MVD2F-03-E2K
MVD2F-03-E2E
MVS2N-08-E2K
MVS2N-08-E2E
MVS2N-08-E2Y
MVD2N-08-E2K
MVD2N-08-E2E
防爆形・
電線管耐圧ねじ結合式
MVS2F-03-E1K
MVS2F-03-E1E
MVD2F-03-E1K
MVD2F-03-E1E
MVS2N-08-E1K
MVS2N-08-E1E
MVD2N-08-E1K
MVD2N-08-E1E
防滴形 MVS2F-03-E3K MVD2F-03-E3K MVS2N-08-E3K MVD2N-08-E3K
配管口径 Rc1/4 , RC3/8 , Rc1/2 Rc3/4 , RC 1
有効断面積(Cv値) 40mm2(2.2) , 55mm2(3.0) , 70mm2(3.8) 175mm2(9.5) , 185mm2(10.0)
使用圧力 0.2~0.7MPa 0.12~0.7MPa
パイロット圧力別供給形の場合、パイロット操作圧力≧使用圧力
耐圧力 1.05MPa
使用温度 -5~60℃ -20~50℃
作動頻度 最大:1回/1秒  最少:1回/6ヶ月
作動(応答)時間 0.1秒以下 0.5秒以下
ソレノイド部 定格電圧 AC100V,110V,115V,120V,125V,200V,220V(50/60Hz)DC24V,48V,100V,110V,120V,125V
許容電圧変動率 定格電圧に対して-15%~10%
温度上昇値 80℃以下 65℃以下 80℃以下 65℃以下
コイル絶縁耐熱クラス 耐熱クラスH
絶縁抵抗 10MΩ以上
定格電流値 PDF(カタログ)定格電流値データをご参照ください。
防爆規格 耐圧防爆構造:d2G4 / ExdⅡBT4
製品質量 約3.0kg 約5.0kg
●使用温度が5℃以下のときは、使用流体中の水分を除去し、凍結のないよう十分ご注意ください。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

MVPCF(N)/MVPEF(N)/MVPOF(N)・5ポート電磁弁 耐圧防爆形 d2G4,ExdⅡBT4 / 防滴形

  • MVPCF(N)/MVPEF(N)/MVPOF(N)・5ポート電磁弁
■耐圧防爆形(d2G4 / ExdⅡBT4)、防滴形(防水保護等級IP54相当)
■3位置(クローズドセンタ/プレッシャセンタ/エキゾストセンタ)
■スプール弁方式・パイロット形
■ガスケット接続形:Rc1/4 , 3/8 , 1/2 , 3/4 , 1
  クローズドセンタ プレッシャセンタ エキゾストセンタ クローズドセンタ プレッシャセンタ エキゾストセンタ
形式記号 防爆形・
耐圧パッキン式
MVPCF-03-E2K
MVPCF-03-E2E
MVPCF-03-E2Y
MVPEF-03-E2K
MVPEF-03-E2E
MVPEF-03-E2Y
MVPOF-03-E2K
MVPOF-03-E2E
MVPOF-03-E2Y
MVPCN-08-E2K
MVPCN-08-E2E
MVPCN-08-E2Y
MVPEN-08-E2K
MVPEN-08-E2E
MVPEN-08-E2Y
MVPON-08-E2K
MVPON-08-E2E
MVPON-08-E2Y
防爆形・
電線管耐圧ねじ結合式
MVPCF-03-E1K
MVPCF-03-E1E
MVPEF-03-E1K
MVPEF-03-E1E
MVPOF-03-E1K
MVPOF-03-E1E
MVPCN-08-E1K
MVPCN-08-E1E
MVPEN-08-E1K
MVPEN-08-E1E
MVPON-08-E1K
MVPON-08-E1E
防滴形 MVPCF-03-E3K MVPEF-03-E3K MVPOF-03-E3K MVPCN-08-E3K MVPEN-08-E3K MVPON-08-E3K
配管口径 Rc1/4 , RC3/8 , Rc1/2 Rc3/4 , RC 1
有効断面積(Cv値) 40mm2(2.2) , 55mm2(3.0) , 70mm2(3.8) 175mm2(9.5) , 185mm2(10.0)
使用圧力 0.2~0.7MPa 0.12~0.7MPa
パイロット圧力別供給形の場合、パイロット操作圧力≧使用圧力
耐圧力 1.05MPa
使用温度 -5~60℃ -20~50℃
作動頻度 最大:1回/1秒  最少:1回/6ヶ月
作動(応答)時間 0.1秒以下 0.3秒以下
ソレノイド部 定格電圧 AC100V,110V,115V,120V,125V,200V,220V(50/60Hz) DC24V,48V,100V,110V,120V,125V
許容電圧変動率 定格電圧に対して-15%~10%
温度上昇値 80℃以下
コイル絶縁耐熱クラス 耐熱クラスH
絶縁抵抗 10MΩ以上
定格電流値 PDF(カタログ)定格電流値データをご参照ください。
防爆規格 耐圧防爆構造:d2G4 / ExdⅡBT4
製品質量 約3.5kg 約5.5kg
●使用温度が5℃以下のときは、使用流体中の水分を除去し、凍結のないよう十分ご注意ください。
●詳細仕様につきましては、PDF(カタログ)をご参照ください。
