空気圧用 小形防爆電磁弁(概要)

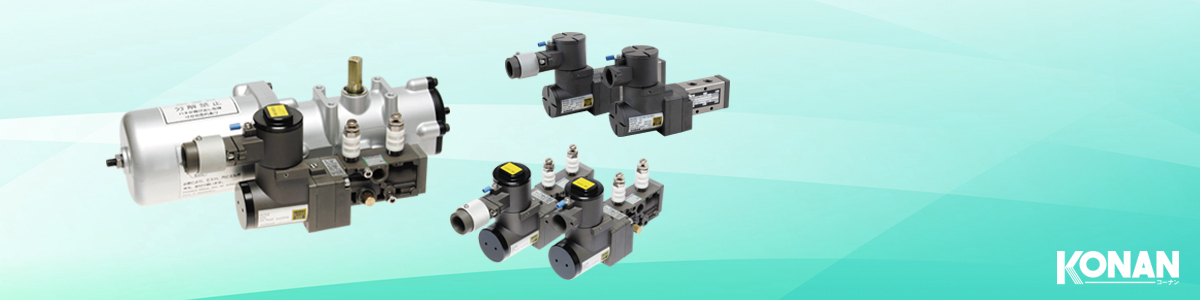

小形防爆電磁弁
ターミナルボックスの効果的なレイアウトで配線作業の容易性を確保したコンパクトタイプの耐圧防爆電磁弁です。
本体の接続インターフェイスは2 種類。最も適した方法でアクチュエータの取付や配管接続が可能です。
(1)NAMUR(ナムール) 規格対応型
 NAMUR規格で規定された取付インターフェイスを採用したアクチュエータ操作用の5ポート電磁弁です。
(2)直配管形
 配管接続によりアクチュエータへの接続を行う5 ポート電磁弁です。離れた位置での単独設置やマニホールド化による連式使用も可能です。

4N4シリーズ・5ポート電磁弁 耐圧防爆形 d2G4,ExdⅡBT4

  • 4N4シリーズ・5ポート電磁弁
空気圧アクチュエータの作動切換用の5 ポート電磁弁です。
バルブ本体にバイパスバルブを内蔵し、排気量を調節するスピードコントローラを標準で付属しています。

■リターン/ホールド
■耐圧防爆形(d2G4 / ExdⅡBT4)
■スプール弁方式・パイロット形
■NAMUR規格対応形 配管口径:Rc1/4 , 1/4NPT
形式記号 リターン 4N4S102K 4N4S10BK
ホールド 4N4D102K 4N4D10BK
配管口径 Rc1/4 1/4NPT
使用流体 圧縮空気
使用圧力 0.15~0.7MPa
周囲温度 構造規格の場合 -5~60℃
ExdⅡBT4の場合 -5~40℃
流体温度 -5~60℃(-5~5℃の間は使用流体中の水分を除去し凍結の無いように注意してください)
作動頻度 最大:2回/1秒 最少:1回/6ヶ月
給油 不要(無給油)
質量 リターン:0.8kg ホールド:1.4kg
バルブ部 有効断面積 10mm2(絞り弁付サイレンサを除く電磁弁単体のみ)
作動(応答)時間 0.05秒以下
許容空気漏れ JIS B8375-2105 の規定値以下
耐圧力 1.2MPa
ソレノイド部 防爆構造 耐圧防爆構造 d2G4及びExdⅡBT4
定格電圧 AC100V,110V,200V,220V(50/60Hz), AC120V,240V(60Hz)DC12V,24V,48V,100V,110V,125V
定格 連続
許容電圧変動率 -15%~10%
皮相電力(AC) 励磁7.5VA(50Hz)、5.5VA(60Hz)以下 起動 励磁電力の3倍以下
消費電力(DC) 4W以下
コイル絶縁耐熱クラス 耐熱クラスH
温度上昇値(抵抗法) 60℃以下(定格時)
絶縁抵抗 10MΩ以上(DC500V メガー)
耐電圧 AC1500V 1分間
付属品 ロータリアクチュエータ取付用ボルト、パッキンおよび絞り弁付サイレンサ
●詳細仕様につきましては、PDF(カタログ)をご参照ください。

454シリーズ・5ポート電磁弁 耐圧防爆形 d2G4,ExdⅡBT4

  • 454シリーズ・5ポート電磁弁
ターミナルボックスの効果的なレイアウトで配線作業の容易性を確保したコンパクトタイプの耐圧防爆直配管形電磁弁です。

■リターン/ホールド
■耐圧防爆形(d2G4 / ExdⅡBT4)
■スプール弁方式・パイロット形
■直配管形 配管口径:Rc1/8 , Rc1/4 , 1/8NPT , 1/4NPT
形式記号 リターン 454S101C 454S10AC 454S102C 454S10BC 454S202C 454S20BC 454S203C 454S20CC
ホールド 454D101C 454D10AC 454D102C 454D10BC 454D202C 454D20BC 454D203C 454D20CC
配管口径 Rc1/8 1/8NPT Rc1/4 1/4NPT Rc1/4 1/4NPT Rc3/8 3/8NPT
使用流体 圧縮空気
使用圧力 0.15~0.7MPa
周囲温度 構造規格の場合 -5~60℃
ExdⅡBT4の場合 -5~40℃
流体温度 -5~60℃(-5~5℃の間は使用流体中の水分を除去し凍結の無いように注意してください)
作動頻度 最大:2回/1秒 最少:1回/6ヶ月
給油 不要(無給油)
質量 リターン:0.85kg ホールド:1.55kg リターン:0.9kg ホールド:1.6kg
バルブ部 有効断面積 10mm2 22mm2
作動(応答)時間 0.05秒以下
許容空気漏れ JIS B8375-2105 の規定値以下
耐圧力 1.2MPa
ソレノイド部 防爆構造 耐圧防爆構造 d2G4及びExdⅡBT4
定格電圧 AC100V,110V,200V,220V(50/60Hz), AC120V,240V(60Hz)DC12V,24V,48V,100V,110V,125V
定格 連続
許容電圧変動率 -15%~10%
皮相電力(AC) 励磁7.5VA(50Hz)、5.5VA(60Hz)以下 起動 励磁電力の3倍以下
消費電力(DC) 4W以下
コイル絶縁耐熱クラス 耐熱クラスH
温度上昇値(抵抗法) 60℃以下(定格時)
絶縁抵抗 10MΩ以上(DC500V メガー)
耐電圧 AC1500V 1分間
●詳細仕様につきましては、PDF(カタログ)をご参照ください。
●マニホールドタイプにつきましては、PDF(カタログ)をご参照ください。
