高い安全性、高い信頼性を保証します。
爆発等級3a レベルでの使用が可能。
電磁部のハウジングは従来のd2G4 タイプと同等寸法。
サージ対策としてサージアブソーバーを標準装備。
爆発等級3a レベルでの使用が可能。
電磁部のハウジングは従来のd2G4 タイプと同等寸法。
サージ対策としてサージアブソーバーを標準装備。

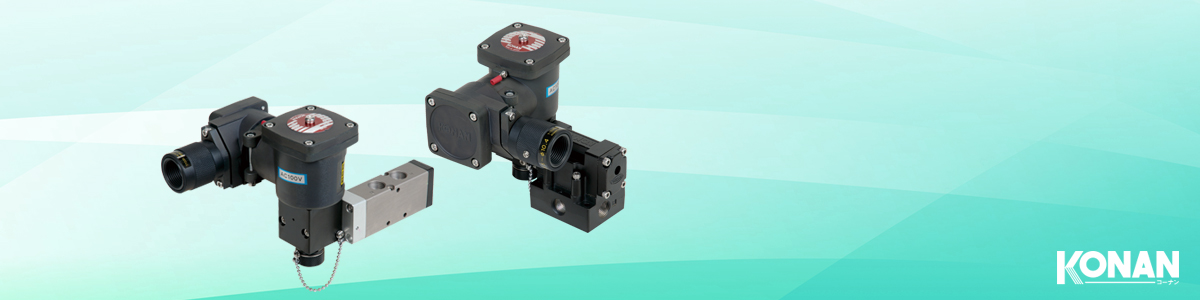

MVS812H/MVS802H/MVD8-E2Hシリーズ・4ポート電磁弁 耐圧防爆形 d3aG4
■リターン／ホールド
■耐圧防爆形（d3aG4）
■セラミックスライド弁方式・パイロット形
■ガスケット接続形 配管口径：Rc1/4 , Rc3/8 , Rc1/2
■耐圧防爆形（d3aG4）
■セラミックスライド弁方式・パイロット形
■ガスケット接続形 配管口径：Rc1/4 , Rc3/8 , Rc1/2
| リターン | ホールド | ||||||||
| 形式記号 | 耐圧パッキン式 | MVS812H-02 | MVS812H-03 | MVD8-02-E2H | MVD8-03-E2H | ||||
| 配管口径 | Rc1/4 | Rc3/8 | Rc3/8 | Rc1/2 | Rc1/4 | Rc3/8 | Rc3/8 | Rc1/2 | |
| 有効断面積（Cv値） | 16mm2（0.9） | 18mm2（1.0） | 55mm2（3.0） | 60mm2（3.3） | 16mm2（0.9） | 18mm2（1.0） | 55mm2（3.0） | 60mm2（3.3） | |
| 使用圧力 | 0.12～0.7MPa | ||||||||
| 耐圧力 | 1.05MPa | ||||||||
| 周囲温度 | -10～60℃ | ||||||||
| 作動頻度 | 最大：1回/1秒 最少：1回/6ヶ月 | ||||||||
| 作動（応答）時間 | 0.1秒以下 | ||||||||
| ソレノイド部 | 定格電圧 | AC100V,110V,115V,125V,200V,220V（50/60Hz）,AC120V（60Hz） DC24V,48V,100V,110V,120V,125V | |||||||
| 許容電圧変動率 | 定格電圧に対して-15%～10% | ||||||||
| 温度上昇値 | 80℃以下 | ||||||||
| コイル絶縁耐熱クラス | 耐熱クラスH | ||||||||
| 絶縁抵抗 | 10MΩ以上 | ||||||||
| 定格電流値 | PDF（カタログ）定格電流値データをご参照ください。 | ||||||||
| 防爆規格 | 耐圧防爆構造：d3aG4 | ||||||||
| 製品質量 | 約2.0kg | ||||||||
●使用温度が5℃以下のときは、使用流体中の水分を除去し、凍結のないよう十分ご注意ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
453S/453Dシリーズ・5ポート電磁弁 耐圧防爆形 d3aG4
■リターン／ホールド
■耐圧防爆形（d3aG4）
■スプール弁方式・パイロット形
■直配管形 配管口径：Rc1/8 , Rc1/4 , Rc3/8 , Rc1/2
■耐圧防爆形（d3aG4）
■スプール弁方式・パイロット形
■直配管形 配管口径：Rc1/8 , Rc1/4 , Rc3/8 , Rc1/2
| リターン | ホールド | ||||||
| 形式記号 | 453S101C-E2H | 453S202K-E2H | 453S403C-E2H | 453D101C-E2H | 453D202K-E2H | 453D403C-E2H | |
| 453S102C-E2H | 453S203K-E2H | 453S404C-E2H | 453D102C-E2H | 453D203K-E2H | 453D404C-E2H | ||
| 配管口径（Rc） | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/8 | Rc1/4 | Rc3/8 | |
| Rc1/4 | Rc3/8 | Rc1/2 | Rc1/4 | Rc3/8 | Rc1/2 | ||
| 有効断面積（Cv値） | 10mm2（0.5） | 22mm2（1.2） | 40mm2（2.2） | 10mm2（0.5） | 22mm2（1.2） | 40mm2（2.2） | |
| 使用圧力 | 0.2～0.7MPa | ||||||
| 耐圧力 | 1.05MPa | ||||||
| 使用温度 | -5～50℃ | ||||||
| 作動頻度 | 最大：1回/1秒 最少：1回/6ヶ月 | ||||||
| 作動（応答）時間 | 0.05秒以下 | ||||||
| ソレノイド部 | 定格電圧 | AC100V,110V,115V,125V,200V,220V（50/60Hz）,AC120V（60Hz） DC24V,48V,100V,110V,120V,125V | |||||
| 許容電圧変動率 | 定格電圧に対して-15%～10% | ||||||
| 温度上昇値 | 61.4℃以下 | ||||||
| コイル絶縁耐熱クラス | 耐熱クラスH | ||||||
| 絶縁抵抗 | 10MΩ以上 | ||||||
| 定格電流値 | PDF（カタログ）定格電流値データをご参照ください。 | ||||||
| 防爆規格 | 耐圧防爆構造：d3aG4 | ||||||
| 製品質量 | 約1.7kg | 約2.0kg | 約3.0kg | 約3.5kg | |||
●使用温度が5℃以下のときは、使用流体中の水分を除去し、凍結のないよう十分ご注意ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
