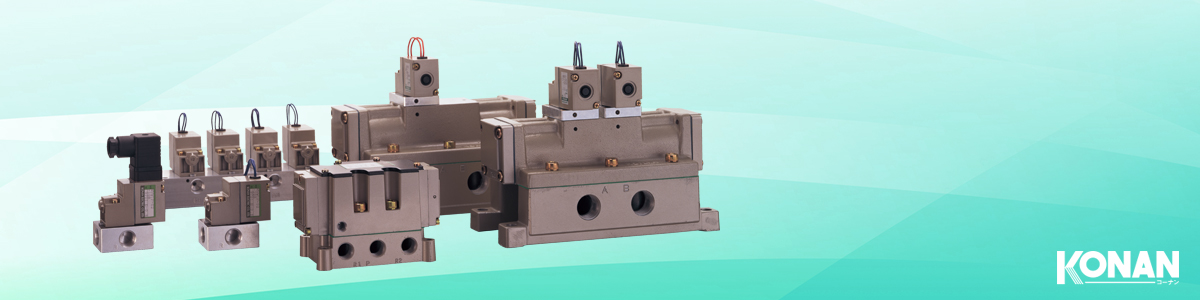

●配線接続のターミナル部寸法を広くとり結線作業を容易にしまし た。（03・08タイプ）
●メインバルブのスプールパッキンを無給油パッキンとし、電磁弁の耐久性と信頼性を高め ました。（03タイプ）
●従来のDINコネクタに加え、防水タイプのコンジットコネクタを完備するなどオプションも豊富です。(02 タイプ)
●メインバルブのスプールパッキンを無給油パッキンとし、電磁弁の耐久性と信頼性を高め ました。（03タイプ）
●従来のDINコネクタに加え、防水タイプのコンジットコネクタを完備するなどオプションも豊富です。(02 タイプ)
MVW1F,MVW1RF 3ポート電磁弁【サブプレート形】
■MVW1F（ノーマルクローズ）MVW1RF（ノーマルオープン）
■ポペット弁方式 直動式
■ガスケット接続方式
■配管口径：Rc1/8 , Rc1/4 , Rc3/8
■ポペット弁方式 直動式
■ガスケット接続方式
■配管口径：Rc1/8 , Rc1/4 , Rc3/8
| 形式記号 | ノーマルクローズ | MVW1F-02 |
|---|---|---|
| ノーマルオープン | MVW1RF-02 | |
| 配管口径 | RC 1/8・Rc1/4・ Rc3/8 | |
| 有効断面積 | 3.0mm2 | |
| 使用圧力 | 0～0.8MPa | |
| 耐圧力 | 1.2MPa | |
| 流体温度 | -20～50℃（5℃以下でご使用の場合、凍結のないようご注意ください） | |
| 周囲温度 | -20～50℃（5℃以下でご使用の場合、凍結のないようご注意ください） | |
| ソレノイド | 定格電圧 | AC100V,110V,125V,200V,220V(50/60Hz) DC24V,48V,100V,110V |
| 許容電圧変動率 | 定格電圧に対し±10% | |
| 温度上昇値 | 80℃以下 | |
| コイル絶縁耐熱クラス | JIS C 4003 クラスB | |
| 消費電力 | AC:10VA , DC:6W | |
| 作動（応答）時間 | AC:0.02秒以下 , DC:0.03秒以下 | |
| 作動頻度 | 最大：4回/1秒 , 最少1回/6ヶ月 | |
| 質量 | 0.4kg | |
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
MVS(D)2F,MVPC(O)(E)F 5ポート電磁弁【サブプレート形】
■MVS2F（リターン）MVD2F（ホールド）MVPCF（クローズドセンタ）MVPOF（エキゾストセンタ）MVPEF（プレッシャセンタ）
■スプール弁方式 パイロット式
■ガスケット接続方式
■配管口径：Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1
■スプール弁方式 パイロット式
■ガスケット接続方式
■配管口径：Rc1/4 , Rc3/8 , Rc1/2 , Rc3/4 , Rc1
| 形式記号 | リターン | MVS2F-03 | MVS2F-08 | |||
|---|---|---|---|---|---|---|
| ホールド | MVD2F-03 | MVD2F-08 | ||||
| クローズドセンタ | MVPCF-03 | MVPCF-08 | ||||
| エキゾストセンタ | MVPOF-03 | MVPOF-08 | ||||
| プレッシャセンタ | MVPEF-03 | MVPEF-08 | ||||
| 配管口径 | Rc1/4 | Rc3/8 | Rc1/2 | Rc3/4 | Rc 1 | |
| 有効断面積 | 40mm2 | 55mm2 | 70mm2 | 175mm2 | 185mm2 | |
| 使用圧力 | 0.2～0.8MPa | 0.12～0.7MPa | ||||
| パイロット圧力別供給形の場合：パイロット操作圧力≧使用圧力 | ||||||
| 耐圧力 | 1.2MPa | 1.05MPa | ||||
| 使用温度 | -5～50℃ （5℃以下でご使用の場合、凍結のないようご注意ください） |
-20～50℃ （5℃以下でご使用の場合、凍結のないようご注意ください） |
||||
| 周囲温度 | -5～50℃ （5℃以下でご使用の場合、凍結のないようご注意ください） |
-20～50℃ （5℃以下でご使用の場合、凍結のないようご注意ください） |
||||
| ソレノイド | 定格電圧 | AC100V,110V,125V,200V,220V(50/60Hz) DC24V,48V,100V,110V | ||||
| 許容電圧変動率 | 定格電圧に対し±10% | |||||
| 温度上昇値 | 80℃以下（抵抗法） | |||||
| コイル絶縁耐熱クラス | JIS C 4003 クラスB | |||||
| 消費電力 | AC:10VA , DC:6W | |||||
| 作動（応答）時間 | AC:0.03秒以下 , DC:0.05秒以下 | AC:0.07秒以下 , DC:0.08秒以下 | ||||
| 作動頻度 | 最大：4回/1秒 , 最少1回/6ヶ月 | |||||
| 質量 | リターン：1.4kg , その他：1.6kg | リターン：4.5kg , その他：5kg | ||||
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
マニホールド形 MVW3F-02 3ポート電磁弁（個別排気／集中排気）
電磁弁1台ずつの点検、交換が容易な一体構造のアルミ製マニホールドベースです。また常時閉、常時開形電磁弁の混合連結が可能です。
| 形式 | MVW3F-02-SE1 | MVW3F-02-SP1 |
|---|---|---|
| 個別排気 | 集中排気 | |
| 配管口径 | Rc1/8 , Rc1/4 , Rc3/8 | |
| 適用単体電磁弁 | MVW1F-02 MVW1FR-02 |
|
| 最大連結数 | 15連 | |
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
マニホールド形 MVM5F-03/MVM5F-08 5ポート電磁弁（集中排気）
連結台数分のベースだけをボルトで連結しマニホールドベースとしてありますので、電磁弁1台ずつの点検、交換が配管を外さず容易に行えます。
SP１型ベースはOUTポートが側面配管形、SP2型ベースはOUTポートが底面配管形です。
また、それぞれ単動、複動、3位置形電磁弁の混合連結が可能です。
SP１型ベースはOUTポートが側面配管形、SP2型ベースはOUTポートが底面配管形です。
また、それぞれ単動、複動、3位置形電磁弁の混合連結が可能です。
| 形式 | MVM5F-03-SP1 | MVM5F-03-SP2 | MVM5F-08-SP1 | MVM5F-08-SP2 |
|---|---|---|---|---|
| 集中排気 | ||||
| 配管口径 | Rc3/8 , Rc1/2 | Rc3/4 , Rc 1 | ||
| 適用単体電磁弁 | MVS2F-03 MVD2F-03 MVPCF-03 MVPOF-03 MVPEF-03 |
MVS2F-08 MVD2F-08 MVPCF-08 MVPOF-08 MVPEF-08 |
||
| 最大連結数 | 6連 | 4連 | ||
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
