ボールバルブやバタフライバルブの自動開閉操作用として最適な空気圧式ロータリアクチュエータです。
■TA2シリーズロータリアクチュエータ
・バルブ取付インターフェイスISO5211対応
・電磁弁取付インターフェイスNAMUR（ナムール）規格対応
■TA-200／TW-250ロータリアクチュエータ
・大口径バルブ操作に最適
長年の実績に裏付けられた信頼のアクチュエータ技術があらゆる大口径バルブの確実で安全な自動操作をお約束いたします。
■TA2シリーズロータリアクチュエータ
・バルブ取付インターフェイスISO5211対応
・電磁弁取付インターフェイスNAMUR（ナムール）規格対応
■TA-200／TW-250ロータリアクチュエータ
・大口径バルブ操作に最適
長年の実績に裏付けられた信頼のアクチュエータ技術があらゆる大口径バルブの確実で安全な自動操作をお約束いたします。
| TA2シリーズ | TA | TW | |||||||
| 形式記号 | TA2-0402□-□ | TA2-050□-□ | TA2-063□-□ | TA2-080□-□ | TA2-100□-□ | TA2-125□-□ | TA2-160□-□ | TA-200□-F16-□ | TW250D-F16-□ |
| 本体内径(mm) | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ160 | φ200 | φ250 |
| 駆動方式 | ラックピニオン | スコッチヨーク | |||||||
| 作動方式 オプション |
複動（D） | ||||||||
| 単動（R/L） | 単動（R2/L2） | 単動（R） | - | ||||||
| - | 単動形手動ハンドル付（RM/LM） | 単動形手動ハンドル付（RM2/LM2） | - | - | |||||
TA2シリーズ（φ40～φ160）ロータリアクチュエータ
■充実のオプション群・・・豊富なオプション付機種を標準化。さまざまなニーズとトータルシステム化に対応します。
電-空ポジショナ／スイッチボックス／NAMUR規格・５ポート電磁弁（バイパス弁内蔵）／NAMUR規格・小形防爆形
電磁弁（バイパス弁内蔵）／FRユニット（フィルタ付減圧弁）／スピードコントローラ内蔵バイパスバルブ
■NAMUR（ナムール）規格対応・・・電磁弁取付インターフェイス、アクチュエータ上部オプション取り付けインター
フェイスは、NAMUR規格(VDI/VDE3845)に対応。
■軽量コンパクト設計・・・主要部材のアルミダイキャスト化と独自ボディ形状により軽量・コンパクトになりました。
■無給油作動・・・ピストン摺動パッキン、軸受部の摺動部材は高品質無給油材を使用。無給油使用時における高信頼性を
キープします。
■バネカートリッジ・・・単動形（スプリングリターン）は、バネカートリッジ方式を採用。 単動形のエア操作時における
出力トルクは複動形と同じ値となる構造です。（特許取得済）
電-空ポジショナ／スイッチボックス／NAMUR規格・５ポート電磁弁（バイパス弁内蔵）／NAMUR規格・小形防爆形
電磁弁（バイパス弁内蔵）／FRユニット（フィルタ付減圧弁）／スピードコントローラ内蔵バイパスバルブ
■NAMUR（ナムール）規格対応・・・電磁弁取付インターフェイス、アクチュエータ上部オプション取り付けインター
フェイスは、NAMUR規格(VDI/VDE3845)に対応。
■軽量コンパクト設計・・・主要部材のアルミダイキャスト化と独自ボディ形状により軽量・コンパクトになりました。
■無給油作動・・・ピストン摺動パッキン、軸受部の摺動部材は高品質無給油材を使用。無給油使用時における高信頼性を
キープします。
■バネカートリッジ・・・単動形（スプリングリターン）は、バネカートリッジ方式を採用。 単動形のエア操作時における
出力トルクは複動形と同じ値となる構造です。（特許取得済）
| 形式記号 | TA2-0402□-□ | TA2-050□-□ | TA2-063□-□ | TA2-080□-□ | TA2-100□-□ | TA2-125□-□ | TA2-160□-□ |
|---|---|---|---|---|---|---|---|
| 本体内径(mm) | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ160 |
| 操作流体 | 圧縮空気 | ||||||
| 使用圧力範囲 | 0.3～0.7MPa | ||||||
| 耐圧力 | 1.05MPa | ||||||
| 使用温度範囲 | -5～60℃（5℃以下でご使用の場合流体中の水分を除去し、凍結のないようご注意ください） | ||||||
| 基準回転角度 | 90° | ||||||
| 使用速度 | Max.90°/ 1s | Max.90°/ 2s | Max.90°/ 3s | ||||
| 角度調節 | - | 両端 ± 5° | |||||

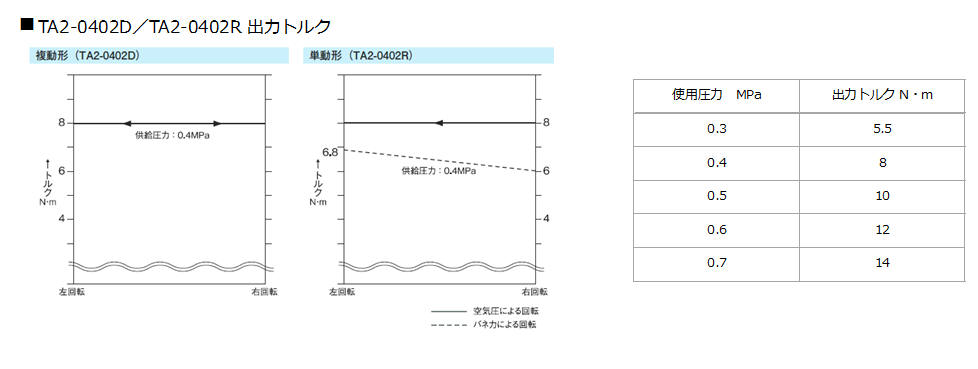

| TA2-0402□ 出力トルク |
 |
||||||

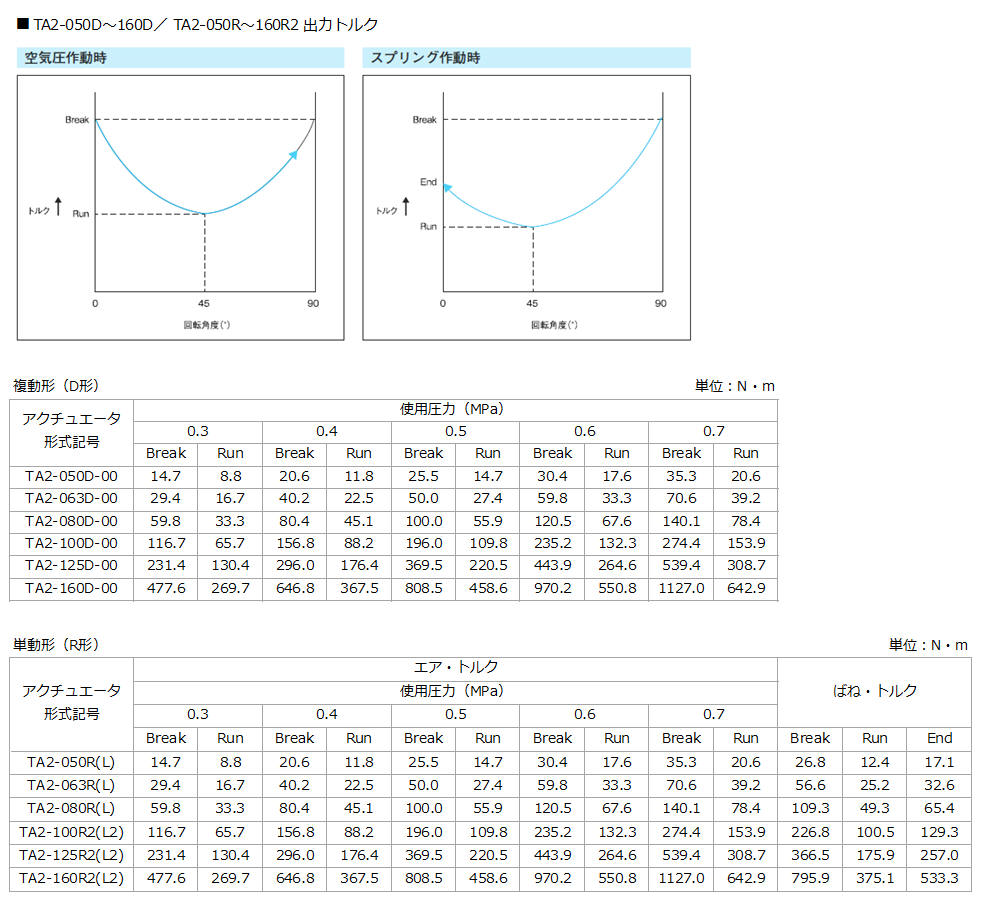

| TA2-050□～160□ 出力トルク曲線・ 出力トルク |
 |
||||||
●詳細仕様およびオプション類につきましては、PDFカタログをご参照ください。
TA200,TW250ロータリアクチュエータ
■スコッチヨーク駆動方式
コンパクトでありながら高効率駆動を得られるスコッチヨーク機構を採用。
TA-200,TW-250共に回転終始端で最大トルクを必要とするバルブ制御に最適のトルク特性を発揮します。
■充実のオプション機器
豊富なオプション機器を標準化。バルブの自動操作にトータルシステムでお応えします。
■接続方式
バルブとの接続は、いずれもヨークやカップリングの要らないダイレクトマウント方式です。
・TA-200は、ISO規格準拠のメス角
・TW-250は、ISO規格準拠メスタイプのキーソケット方式です。
コンパクトでありながら高効率駆動を得られるスコッチヨーク機構を採用。
TA-200,TW-250共に回転終始端で最大トルクを必要とするバルブ制御に最適のトルク特性を発揮します。
■充実のオプション機器
豊富なオプション機器を標準化。バルブの自動操作にトータルシステムでお応えします。
■接続方式
バルブとの接続は、いずれもヨークやカップリングの要らないダイレクトマウント方式です。
・TA-200は、ISO規格準拠のメス角
・TW-250は、ISO規格準拠メスタイプのキーソケット方式です。
| 形式記号 | TA-200D-F16-□ | TA-200R-F16-□ | TW-250D-F16-□ |
|---|---|---|---|
| 本体内径(mm) | φ200 | φ200 | φ250 |
| 操作流体 | 圧縮空気 | ||
| 使用圧力範囲 | 0.4～0.7MPa | ||
| 耐圧力 | 1.05MPa | ||
| 使用温度範囲 | -5～60℃（5℃以下でご使用の場合流体中の水分を除去し、凍結のないようご注意ください） | ||
| 基準回転角度 | 90° | ||
| 角度調節 | 両端 ±5° | ||
| 回転速度 | Max.90°/ 2s | Max.90°/ 2s | Max.90°/ 3s |
| 製品質量 | 約70kg（複動形） | 約170kg（単動形） | 約100kg（複動形） |

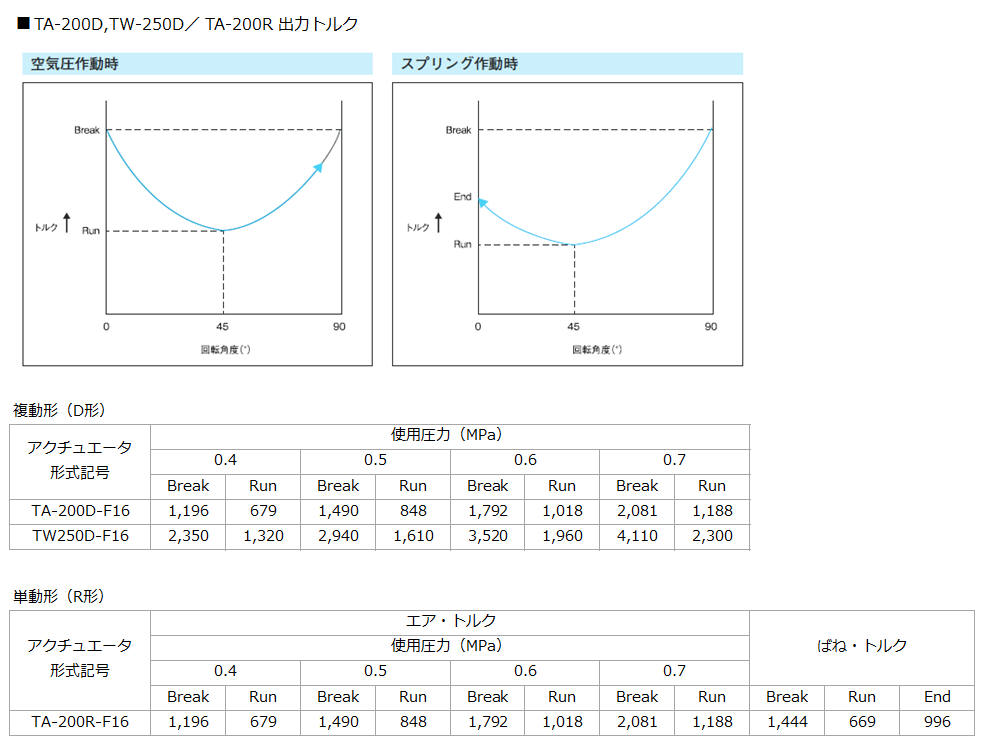

| 出力トルク曲線・ 出力トルク |
 |
||
●詳細仕様およびオプション類につきましては、PDFカタログをご参照ください。
