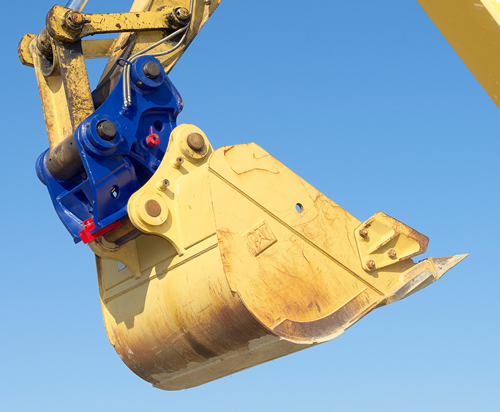

Chinese迅速なアタッチメント交換に威力を発揮！
クレーン作業時に、ワイヤーやフックが油圧式カプラに全く触れる心配がない。先進のスリム設計で、安全な作業が行えます。
◆ 着脱操作が簡単・確実油圧の力で着脱自在、仕事量が大幅アップ。
３重の安全装置採用により、アタッチメントを確実にキャッチ
＜ロックバルブ＞
作業中万一油圧ホースが破損してもパイロット操作逆止弁｢ロックバルブ｣により油圧シリンダの解放を防ぎます。
＜メカニカルロック＞
アーム側フック及びリンク側フックそれぞれに手動式安全ロック｢メカニカルロック｣を装備して安全性を高めています。
＜セルフロック＞
独自のフック機構｢弊社特許のセルフロック｣によりアーム側ピンを可動フックにて確実に保持すると共に油圧シリンダの負担を軽減します。

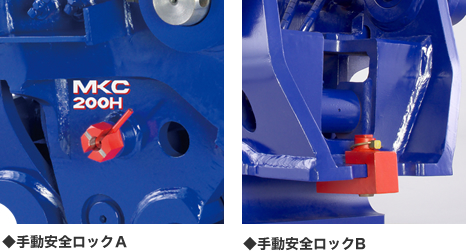

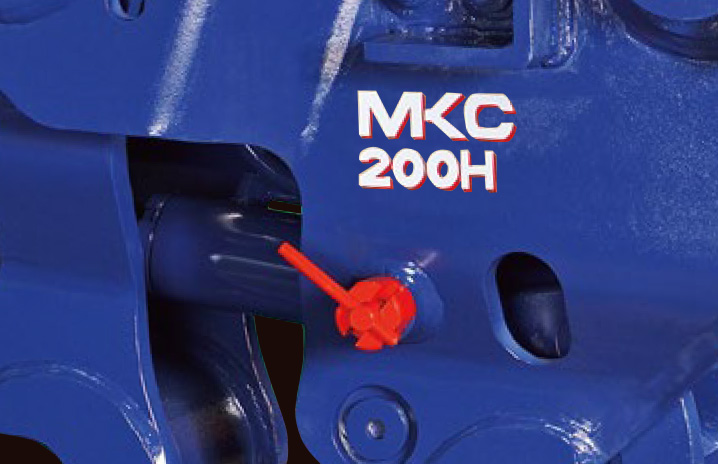

◆手動安全ロック（アーム側）

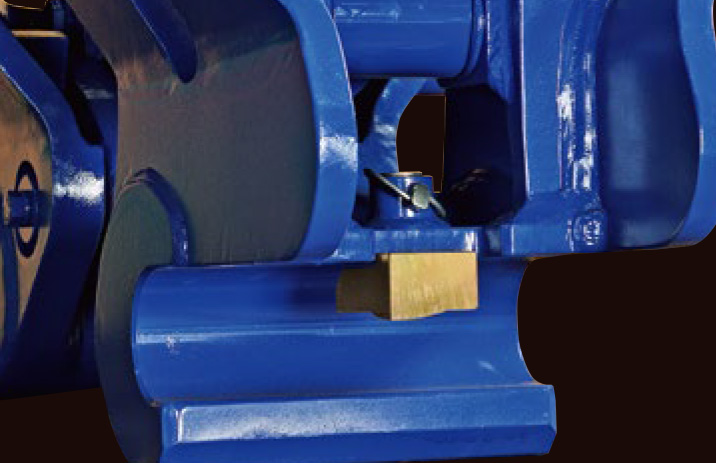

◆手動安全ロック（リンク側）

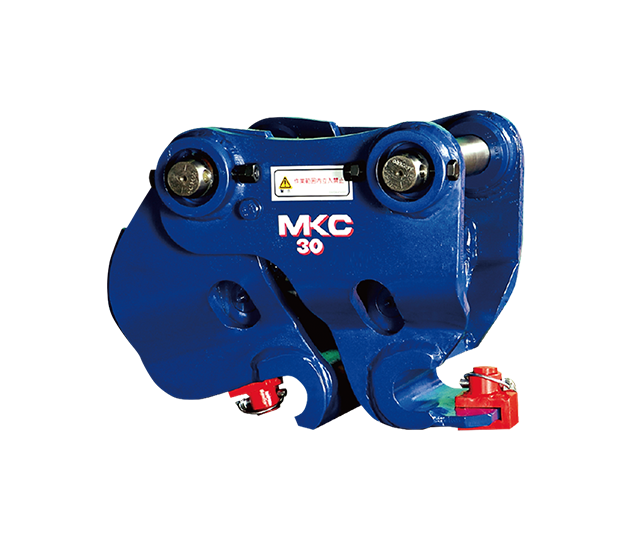

MKC30A

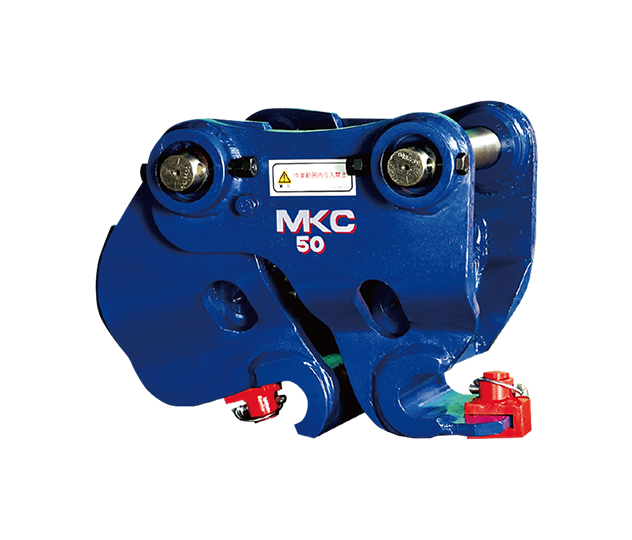

MKC50A

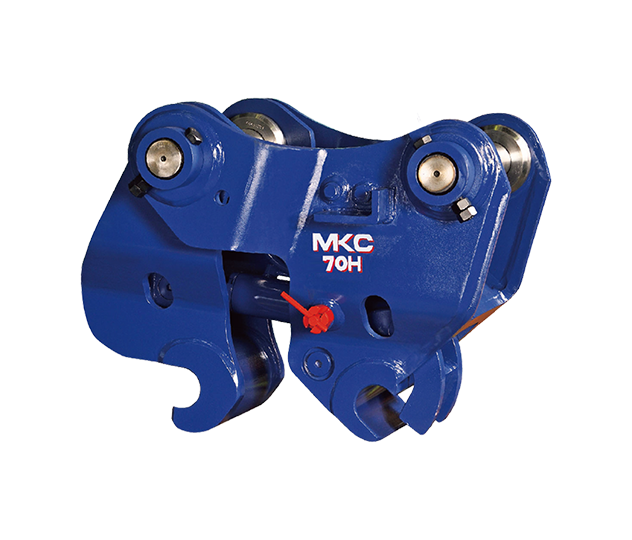

MKC70H

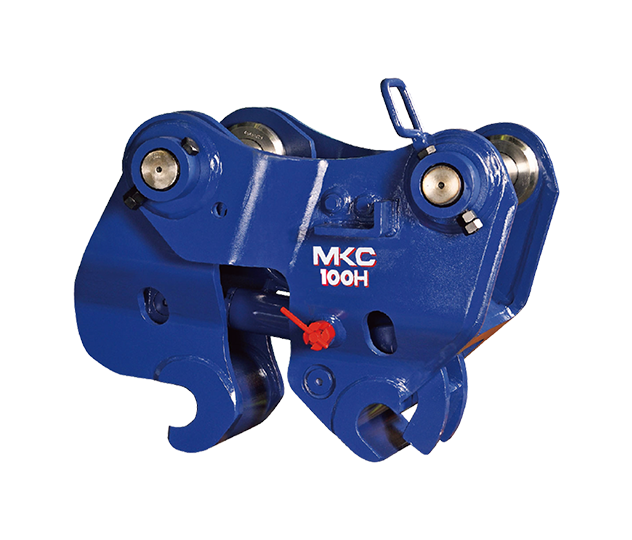

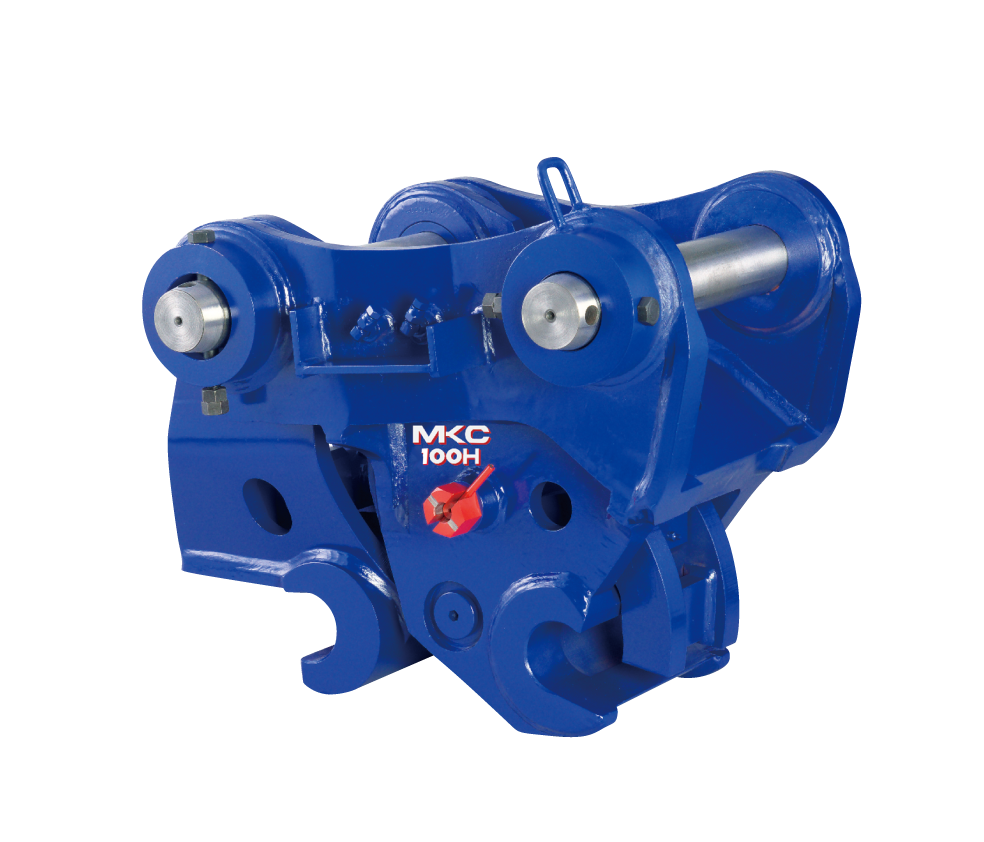

MKC100H

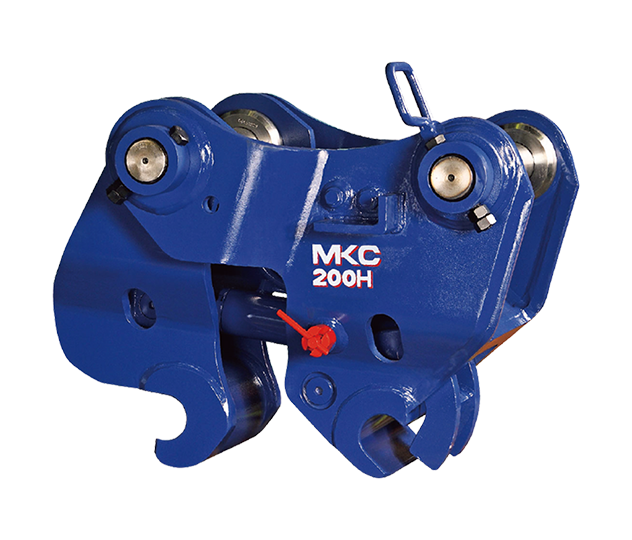

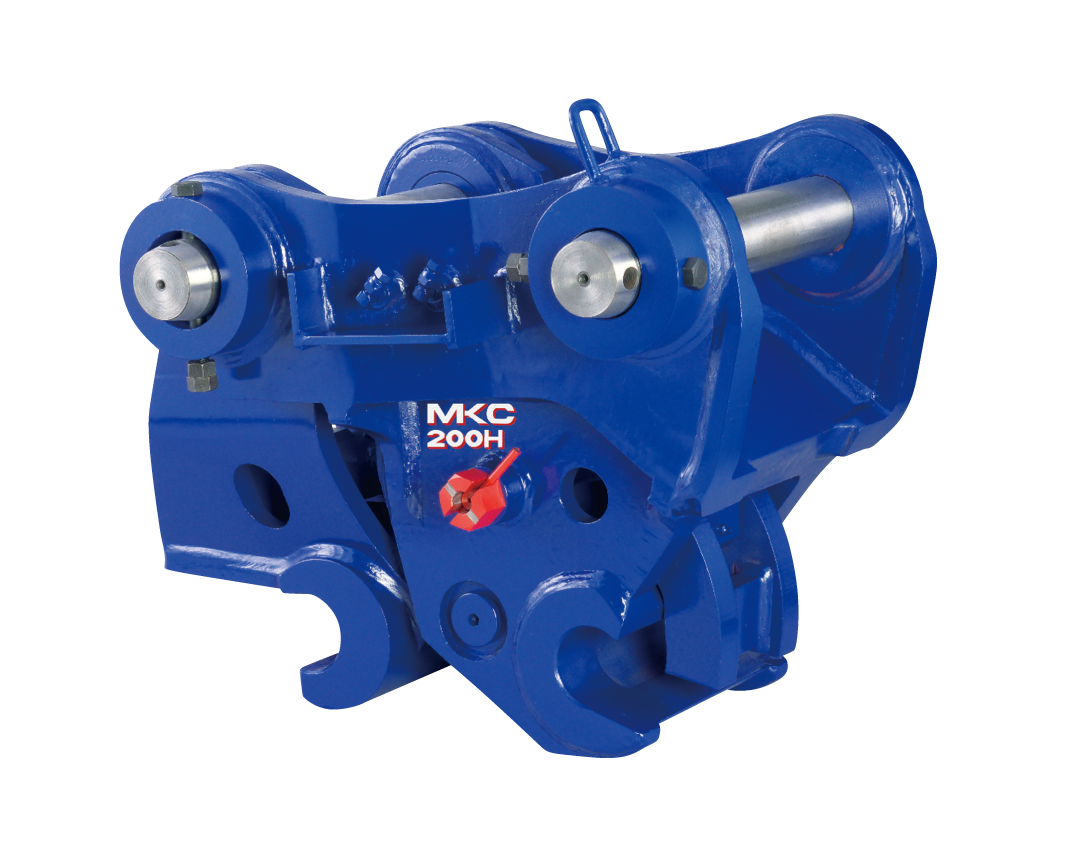

MKC200H

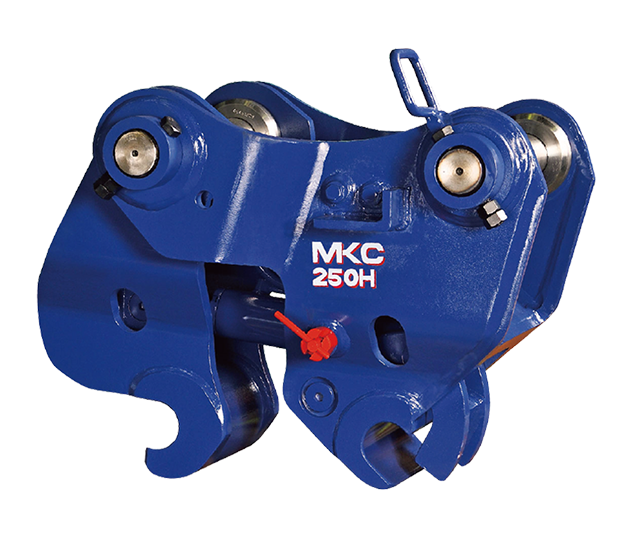

MKC250H

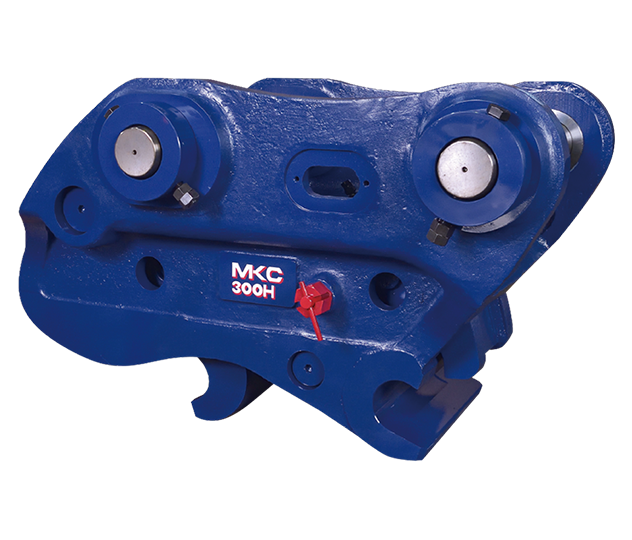

MKC300H
MKC500H

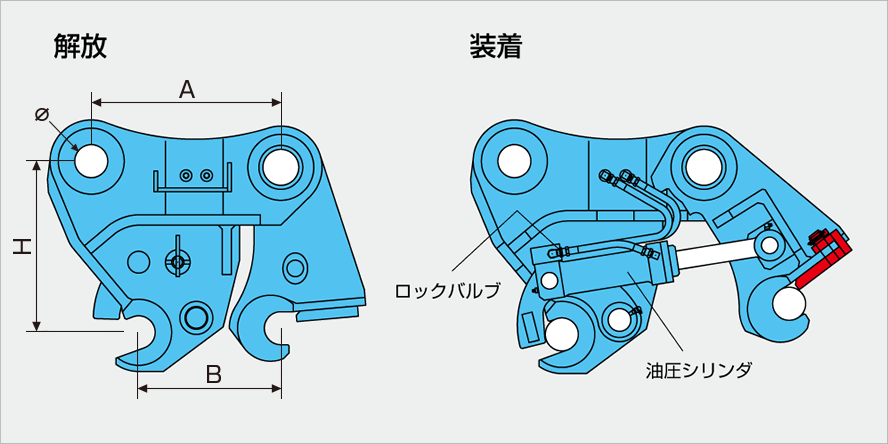

| 形式 | 適合ショベル ton |
ピン径 Φ mm |
オフセット（H） mm |
ピン間距離 mm |
総質量 kg |
許容荷重 kN |
|
|---|---|---|---|---|---|---|---|
| ショベル側（A） | アタッチメント側（B） | ||||||
| MKC30A | 3 | 35・38・40 | 210 | 210 | 165～285 | 45 | 15 |
| MKC50A | 4・5 | 45 | 230 | 260 | 180～330 | 50 | 25 |
| MKC70H | 7 | 50 | 260 | 310 | 285～370 | 95 | 70 |
| MKC100H | 12～14 | 60・65 | 385 | 410 | 355～520 | 200 | 100 |
| MKC200H | 20 | 80 | 420 | 480 | 430～580 | 335 | 200 |
| MKC250H | 25 | 90 | 430 | 500 | 500～630 | 400 | 250 |
| MKC300H | 30 | 90・100 | 420 | 515～585 | 495～700 | 670 | 300 |
| MKC500H | 50 | 100・110 | 500 | 585 | 535～720 | 860 | 500 |
注1. 許容荷重とは、MKC の両フック先端部それぞれに加えられる荷重を表し、アタッチメントの質量と作業で発生する負荷を加えた値です。
許容荷重は、弊社設計基準に基づきます。
注2. 仕様は、代表的な値です。装着ショベルや仕様により異なります。
注3. 仕様は、改良のために変更することがあります。
許容荷重は、弊社設計基準に基づきます。
注2. 仕様は、代表的な値です。装着ショベルや仕様により異なります。
注3. 仕様は、改良のために変更することがあります。
| 形式 | CAT | コベルコ | 日立 | コマツ | ヤンマー | クボタ | 住友 | 加藤 |
|---|---|---|---|---|---|---|---|---|
| MKC30A | 303CR/303.5CR 304CR/030ESR |
SK30SR/SK35SR | ZX30U/ZX35U | PC30MR/PC35MR | ViO30/ViO35/B3Σ B30U/B4Σ/B40U |
U30/U35 RX306/RX406 |
HD30V5/HD35V5 | |
| MKC50A | 305CR/305.5CR | SK45SR/SK55SR | ZX40U/ZX50U ZX55UR |
PC45MR/PC55MR | ViO45/ViO55 B6Σ/B60U |
U40/U55 | HD45V5 | |
| MKC70H | 308CR | SK75SR | ZX75US/ZX75UR | PC78US | B7Σ/B7U | SH75X | HD308US | |
| MKC100H | 313/313GC 315/315GC |
SK125SR/SK135SR | ZX120/ZX135 | PC128US/PC138US | SH120/SH125X SH135X |
HD514MR | ||
| MKC200H | 320/323/325 | SK200/SK225SR SK235SR |
ZX200/ZX225US | PC200/PC228US | SH200/SH235X | HD820 | ||
| MKC250H | 326/330 | SK250/SK260LC | ZX240 | SH250 | ||||
| MKC300H | 336 | SK330/SK350LC | ZX330 | PC300/PC350 | SH330/SH350 | |||
| MKC500H | 349E | SK470/SK500 | ZX450/ZX470 | PC400/PC450 | SH400/SH450 | HD2045 |
※油圧配管はショベルへの追加改造工事で使用可能です。油圧源は、ショベルのパイロットラインを使用します。
※上記以外のショベルへの取付に関しましてはお問合わせ願います。
※上記以外のショベルへの取付に関しましてはお問合わせ願います。
