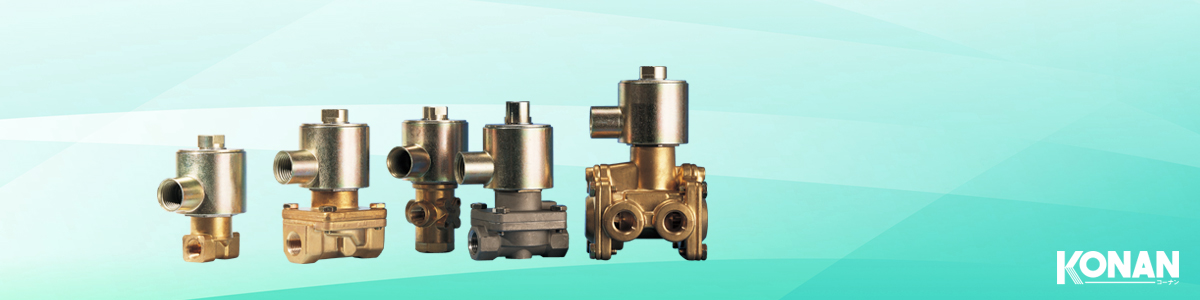

原子力用2・3ポート電磁弁（概要）

原子力2・3ポート電磁弁
KONAN原子力用電磁弁と関連機器群は、さまざまな原子力発電プラント用制御器として、IEEE規格に準じた信頼性実証試験を完了し、プラントの格納容器内から廃棄物処理に至るまで、
あらゆる環境場所に対応いたします。

■NA シリーズ
　格納容器内におけるLOCA 時の環境条件等に対応する電磁弁です。
　 IEEE 382-1980 の各規格に準拠し、以下の実証試験を実施ずみです。
　 1. サーマルエージング試験　　2. 耐久寿命試験　　3. 加圧劣化試験　　4. 放射線劣化試験　　5. 振動試験　6. 地震劣化試験　　7. 地震模擬試験
　 8. 被曝模擬試験　　9.LOCA 模擬試験
■NB シリーズ
　格納容器内外における運転時の高温環境条件に対応する電磁弁です。
　1. 放射線劣化試験　　2. 振動試験　　3. サーマルエージング試験　　4. 耐久寿命試験
■NC シリーズ
　 原子炉建屋付属棟など原子力一般用の電磁弁です。

N30シリーズ・小形直動式　原子力用 2ポート電磁弁

PDF（カタログ）--
  • N30シリーズ・小形直動式　原子力用 2ポート電磁弁
N30 シリーズは、ソフトシールを採用した、小形直動式の原子力用2 ポート電磁弁です。
スペースを取らないコンパクト設計の本弁は、ブラスとステンレスの2 タイプの本体を取りそろえた、NB・NC 対応の各種流体用の制御バルブです。

■使用流体：空気・不活性ガス
■NB/NC301形:ノーマルクローズ（常時閉形）　NC302形:ノーマルオープン（常時開形）
■小形直動式　
■配管口径：Rc1/4
形式記号 NB/NC301 NC302
弁作動方式 ノーマルクローズ ノーマルオープン
配管口径 Rc1/4 Rc1/4
オリフィスサイズ（mm） 1.2 1.6 2.4 3.2 4.0 4.8 2.4 3.2
Cv値 0.05 0.1 0.21 0.36 0.44 0.65 0.21 0.36
作動圧力差
（MPa）		 最低 0 0
最高 空気・
不活性ガス		 AC 7.20 4.80 2.74 1.37 1.02 0.68 1.02 0.68
DC 6.86 2.05 1.37 0.96 0.68 0.48 1.02 0.68
本体材質 ブラス、ステンレス
エラストマー ニトリルゴム（NCのみ）、フッソゴム（NBのみ）、エチレンプロピレン（NBのみ）
ハウジングの種類 防滴形（NEMA4相当）
ソレノイド部 適用電圧 AC 100V , 110V , 115V , 120V
DC 100V , 110V , 125V
許容電圧変動率 適用電圧に対し -15%～10%
コイルの絶縁耐熱クラス 耐熱クラス H（連続定格）
リード線長さ（mm） 600
周囲温度 適用環境条件は、PDF（カタログ）をご参照ください。
取付姿勢 任意（但し、ソレノイドを上方に垂直取付が望ましい）
オプション ターミナルボックス、NPTねじ（配管口）
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

N20シリーズ・パイロット式　原子力用 2ポート電磁弁

PDF（カタログ）--
  • N20シリーズ・パイロット式　原子力用 2ポート電磁弁
N20 シリーズは、差圧ゼロから作動する、ハングダイヤフラム式のパイロット形原子力用2 ポート電磁弁です。
使用圧力を－100KPa から最高1.37MPa までとし、ブラスとステンレスの2 タイプのボディを取り揃えたNC 対応の各種流体制御用バルブです。

■使用流体：空気・不活性ガスなど
■NB/NC201形:ノーマルクローズ（常時閉形）　NB/NC202形:ノーマルオープン（常時開形）
■パイロット式　
■配管口径：Rc3/8 , Rc1/2 , Rc3/4
形式記号 NB/NC201 NB/NC202
弁作動方式 ノーマルクローズ ノーマルオープン
配管口径 Rc3/8 Rc1/2 Rc3/4 Rc3/8 Rc1/2 Rc3/4
オリフィスサイズ（mm） 15.9 19.1 15.9 19.1
Cv値 3.3 4.1 5.5 3.3 4.1 5.5
作動圧力差
（MPa）		 最低 0
最高 空気・
不活性ガス		 AC 0.96 1.37
DC 0.61 0.86
本体材質 ブラス、ステンレス
エラストマー ニトリルゴム（NCのみ）、フッソゴム（NBのみ）、エチレンプロピレン（NBのみ）
ハウジングの種類 防滴形（NEMA4相当）
ソレノイド部 適用電圧 AC 100V , 110V , 115V , 120V
DC 100V , 110V , 125V
許容電圧変動率 適用電圧に対し -15%～10%
コイルの絶縁耐熱クラス 耐熱クラス H（連続定格）
リード線長さ（mm） 600
周囲温度 適用環境条件は、PDF（カタログ）をご参照ください。
取付姿勢 任意（但し、ソレノイドを上方に垂直取付が望ましい）
オプション 取付ブラケット、NPTねじ（配管口）、ターミナルボックス、手動操作機構
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

N21シリーズ・パイロット式　原子力用 2ポート電磁弁

PDF（カタログ）--
  • N21シリーズ・パイロット式　原子力用 2ポート電磁弁
N21 シリーズは、ダイヤフラム式のパイロット形、原子力用2 ポート電磁弁です。

■使用流体：空気・不活性ガスなど
■NC211形:ノーマルクローズ（常時閉形）　NC212形:ノーマルオープン（常時開形）
■ダイヤフラム式 パイロット式　
■配管口径：Rc3/8, Rc1/2 , Rc3/4 , Rc 1
形式記号 NC211 NC212
弁作動方式 ノーマルクローズ ノーマルオープン
配管口径 Rc1/2 Rc3/4 Rc 1 Rc3/8 Rc1/2 Rc3/4
オリフィスサイズ（mm） 15.9 19.1 25.4 15.9 15.9 19.1
Cv値 4.1 5.5 13.0 3.3 4.1 5.5
作動圧力差
（MPa）		 最低 0.02 0.02 0.03 0.02 0.02 0.02
最高 空気・
不活性ガス		 AC 1.37 1.37 1.37 0.68 0.68 0.68
DC 1.02 1.02 1.02 0.68 0.68 0.68
本体材質 ブラス
エラストマー ニトリルゴム
ハウジングの種類 防滴形（NEMA4相当）
ソレノイド部 適用電圧 AC 100V , 110V , 115V , 120V
DC 100V , 110V , 125V
許容電圧変動率 適用電圧に対し -15%～10%
コイルの絶縁耐熱クラス 耐熱クラス H（連続定格）
リード線長さ（mm） 600
周囲温度 適用環境条件は、PDF（カタログ）をご参照ください。
取付姿勢 任意（但し、ソレノイドを上方に垂直取付が望ましい）
オプション 取付ブラケット、NPTねじ（配管口）、ターミナルボックス
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

N33シリーズ・小形直動式　原子力用 3ポート電磁弁

PDF（カタログ）--
  • N33シリーズ・小形直動式　原子力用 3ポート電磁弁
N33 シリーズは、ソフトシールを採用した、小形直動式の原子力用3 ポート電磁弁です。
作動方式を常時開形、常時閉形にユニバーサル形を加えて3 方式としたコンパクトボディの各種流体用の制御バルブです。

■使用流体：空気・不活性ガスなど
■NA/NB/NC333形:ノーマルクローズ（常時閉形）　NA/NB/NC334形:ノーマルオープン（常時開形）　NA/NB/NC336：ユニバーサル
■小形直動式
■配管口径：Rc1/4
形式記号 NA/NB/NC333 NA/NB/NC334 NA/NB/NC336
弁作動方式 ノーマルクローズ ノーマルオープン ユニバーサル
配管口径 Rc1/4 Rc1/4 Rc1/4
オリフィスサイズ（mm） 1.6 2.4 3.2 4.4 1.6 2.4 3.2 4.4 1.6 2.4 3.2 4.4
Cv値 0.09 0.15 0.31 0.38 0.09 0.15 0.31 0.38 0.09 0.15 0.31 0.38
作動圧力差
（MPa）		 最低 0
最高 空気・
不活性ガス		 AC 一般用 1.37 1.02 0.57 0.31 1.37 1.02 0.57 0.31 0.68 0.41 0.23 0.15
高圧用 1.71 1.17 0.75 0.37 1.71 1.17 0.75 0.37 0.94 0.75 0.34 0.29
DC 一般用 1.09 0.78 0.41 0.16 1.09 0.78 0.41 0.16 0.54 0.34 0.20 0.078
高圧用 1.37 0.94 0.60 0.31 1.37 0.94 0.60 0.31 0.85 0.68 0.31 0.27
本体材質 ブラス、ステンレス
エラストマー ニトリルゴム（NCのみ）、フッソゴム（NA,NBのみ）、エチレンプロピレン（NA,NBのみ）
ポペット ポリアセタール（NCのみ）、ステンレス（NA,NB）
ハウジングの種類 防滴形（NEMA4相当）
ソレノイド部 適用電圧 AC 100V , 110V , 115V , 120V
DC 100V , 110V , 125V
許容電圧変動率 適用電圧に対し -15%～10%
コイルの絶縁耐熱クラス 耐熱クラス H
リード線長さ（mm） 600
周囲温度 適用環境条件は、PDF（カタログ）をご参照ください。
取付姿勢 任意（但し、ソレノイドを上方に垂直取付が望ましい）
オプション 取付ブラケット、NPTねじ（配管口）、ターミナルボックス、手動操作機構（NCのみ）
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

N203/N204シリーズ・パイロット形　原子力用 3ポート電磁弁

PDF（カタログ）--
  • N203/N204シリーズ・パイロット形　原子力用 3ポート電磁弁
N203/204 シリーズは、ダイヤフラム式パイロット形の原子力用3 ポート電磁弁です。
大流量構造に加えて、低い作動圧力差で作動する抜群の信頼性をもった制御バルブです。

■使用流体：空気・不活性ガスなど
■NA/NB/NC203形:ノーマルクローズ（常時閉形）　NA/NB/NC204形:ノーマルオープン（常時開形）
■ダイヤフラム式パイロット式
■配管口径：Rc3/8 , Rc1/2
形式記号 NA/NB/NC203 NA/NB/NC204
弁作動方式 ノーマルクローズ ノーマルオープン
配管口径 Rc3/8 Rc1/2 Rc3/8 Rc1/2
オリフィスサイズ（mm） 15.9 15.9
Cv値 3.3 4.4 3.3 4.4
作動圧力差
（MPa）		 最低 0.05
最高 空気・
不活性ガス		 AC 1.02
DC 1.02
本体材質 ブラス
シール・シート ニトリルゴム（NCのみ）、フッソゴム（NA,NBのみ）、エチレンプロピレン（NA,NBのみ）
ポペット ポリアセタール（NCのみ）、ステンレス（NA,NB）
カートリッジ ブラス
ハウジングの種類 防滴形（NEMA4相当）
ソレノイド部 適用電圧 AC 100V , 110V , 115V , 120V
DC 100V , 110V , 125V
許容電圧変動率 適用電圧に対し -15%～10%
コイルの絶縁耐熱クラス 耐熱クラス H（連続定格）
リード線長さ（mm） 600
周囲温度 適用環境条件は、PDF（カタログ）をご参照ください。
取付姿勢 任意（但し、ソレノイドを上方に垂直取付が望ましい）
オプション 取付ブラケット、NPTねじ（配管口）、ターミナルボックス
●詳細仕様につきましては、PDF（カタログ）をご参照ください。

N32シリーズ・パイロット式　原子力用 3ポート電磁弁

PDF（カタログ）--
  • N32シリーズ・パイロット式　原子力用 3ポート電磁弁
YS32シリーズは、内部パイロット式ピストン構造の大流量3ポート電磁弁です。
排気側オリフィスサイズを大きくした、急速排気の用途に抜群の信頼性を持つ電磁弁です。

■使用流体：空気・不活性ガス
■NA/NB/NC321形:ノーマルクローズ（常時閉形）　NA/NB/NC322形:ノーマルオープン（常時開形）
■小形直動式
■配管口径：Rc1/8 , Rc1/4
形式記号 NA321 NA322
弁作動方式 ノーマルクローズ ノーマルオープン
配管口径 Rc1/4 Rc3/8 Rc1/4 Rc3/8
オリフィスサイズ（mm） 圧力側：7.1　排気側：8.7
Cv値 圧力側：0.8　排気側：1.2
作動圧力差
（MPa）		 最低 0.07
最高 空気・
不活性ガス		 AC 0.85
DC 0.85
本体材質 ブラス
シール・シート ニトリルゴム（NCのみ）、フッソゴム（NA,NBのみ）
ポペット ポリアセタール（NCのみ）、ステンレス（NA,NB）
カートリッジ ブラス
ハウジングの種類 防滴形（NEMA4相当）
ソレノイド部 適用電圧 AC 100V , 110V , 115V , 120V
DC 100V , 110V , 125V
許容電圧変動率 適用電圧に対し -15%～10%
コイルの絶縁耐熱クラス 耐熱クラス H（連続定格）
リード線長さ（mm） 600
周囲温度 適用環境条件は、PDF（カタログ）をご参照ください。
取付姿勢 任意（但し、ソレノイドを上方に垂直取付が望ましい）
オプション NPTねじ（配管口）、ターミナルボックス
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
