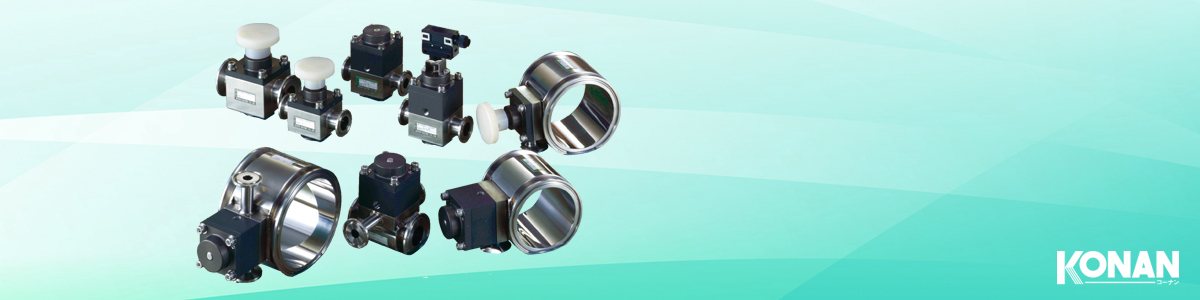

薬品、食品の製造からバイオ関連、電子工業の各分野における生産設備の配管系にぜひ、ご検討いただきたいコーナンの薬液用サニタリバルブです。
●流体の質を変えません。
●流体の種類を選びません。
このふたつの開発コンセプトのもと、使用現場で求められる「コンタミネーションが無い」「液溜りが無い」「洗浄性」「メンテナンス性」「安全性」「耐久性」など、すべての
要素をクリアして、さまざまなシステム、装置から大型プラントに至るまでコーナンはクリーン& ワイドバリエーションでお応えします。
●流体の質を変えません。
●流体の種類を選びません。
このふたつの開発コンセプトのもと、使用現場で求められる「コンタミネーションが無い」「液溜りが無い」「洗浄性」「メンテナンス性」「安全性」「耐久性」など、すべての
要素をクリアして、さまざまなシステム、装置から大型プラントに至るまでコーナンはクリーン& ワイドバリエーションでお応えします。
2ポート ノーマルクローズ（手動操作式・空気操作式）・3ポート 分流弁/合流形弁（空気操作式）
流路内に発塵源となる摺動部が無いため、バルブ内での「異物の侵入」を完全に防止します。流路内の「液溜まり」がありません。
「製薬」「食品飲料」「化学工業」などさまざまな分野の製造ラインでご利用いただけます。
空気操作式・手動操作式、配管はフェルール・溶接タイプ・ISO ねじ、作動確認スイッチなど幅広い要求に応えます。
■AS2C/AL2C 空気操作式 2ポート ノーマルクローズ
■MS2/ML2 手動操作式 2ポート ノーマルクローズ
■ATA2C 空気操作式 3ポート T形合流弁
■ATB2C 空気操作式 3ポート T形分流弁
「製薬」「食品飲料」「化学工業」などさまざまな分野の製造ラインでご利用いただけます。
空気操作式・手動操作式、配管はフェルール・溶接タイプ・ISO ねじ、作動確認スイッチなど幅広い要求に応えます。
■AS2C/AL2C 空気操作式 2ポート ノーマルクローズ
■MS2/ML2 手動操作式 2ポート ノーマルクローズ
■ATA2C 空気操作式 3ポート T形合流弁
■ATB2C 空気操作式 3ポート T形分流弁
| 形式記号 | 2ポート | ||||||
|---|---|---|---|---|---|---|---|
| 空気操作式 | 手動操作式 | ||||||
| ストレート配管 | L形配管 | ストレート配管 | L形配管 | ||||
| AS2C | AL2C | MS2 | ML2 | ||||
| 配管 | 呼び口径 | オリフィス | Cv値 | ||||
| 8A | φ10.5 | 2.0 | ○ | ○ | ○ | ○ | |
| 10A | φ12 | 2.6 | ○ | ○ | ○ | ○ | |
| 15A | φ17.5 | 4.6 | ○ | ○ | ○ | ○ | |
| 1S | φ23 | 10.4 | ○ | ○ | ○ | ○ | |
| 1.5S | φ35.7 | 25.0 | ○ | - | - | - | |
| 2S | φ47.8 | 45.0 | ○ | - | - | - | |
| 配管（接続）方式 | フェルールタイプ、溶接タイプ、またはISOねじタイプ | ||||||
| 流体圧力 | Max. 0.4MPa | ||||||
| 操作圧力 | 0.4～0.5MPa | - | |||||
| 流体温度 | 0～150℃ | ||||||
| 周囲温度 | 5～60℃ | ||||||
| 弁許容漏れ量 | 0cm3/min（ANR） | ||||||
| 弁動作頻度 | 1回/s以下 | - | |||||
| 弁開閉速度 （但し空気を流体とした場合） |
8A,10A：0.03s以下 15A,1S:0.035s以下 1.5S,2S:0.055s以下 |
8A,10A：0.03s以下 15A,1S:0.035s以下 |
- | ||||
| 主要部材質 | SUS316（バフ研磨・電解研磨）・SUS316L（バフ研磨・電解研磨）・TB35H[チタン]（バフ研磨） | ||||||
| 本体表面処理 | 内面：♯400バフ仕上げ／外面：♯320バフ仕上げ | ||||||
| 表示記号（回路図） |
 |
 |
|||||
| オプション | 空気操作式の場合：リミットスイッチ、近接スイッチ | ||||||
| 形式記号 | 3ポート | ||||
|---|---|---|---|---|---|
| 空気操作式 | |||||
| T形合流弁 | T形分流弁 | ||||
| ATA2C | ATB2C | ||||
| 配管 | 呼び口径 | オリフィス | Cv値 | ||
| 8A | φ10.5 | 2.0 | ○ | ○ | |
| 10A | φ12 | 2.2 | ○ | ○ | |
| 15A | φ17.5 | 4.6 | ○ | ○ | |
| 1S | φ23 | 10.4 | ○ | ○ | |
| 配管（接続）方式 | フェルールタイプ、溶接タイプ、またはISOねじタイプ | ||||
| 流体圧力 | Max. 0.4MPa | ||||
| 操作圧力 | 0.4～0.5MPa | ||||
| 流体温度 | 0～150℃ | ||||
| 周囲温度 | 5～60℃ | ||||
| 弁許容漏れ量 | 0cm3/min（ANR） | ||||
| 弁動作頻度 | 1回/s以下 | ||||
| 弁開閉速度 （但し空気を流体とした場合） |
8A,10A：0.03s以下 15A,1S:0.035s以下 |
||||
| 主要部材質 | SUS316（バフ研磨・電解研磨）・SUS316L（バフ研磨・電解研磨）・TB35H[チタン]（バフ研磨） | ||||
| 本体表面処理 | 内面：♯400バフ仕上げ／外面：♯320バフ仕上げ | ||||
| 表示記号（回路図） |
 |
 |
|||
| オプション | 空気操作式の場合：リミットスイッチ、近接スイッチ | ||||
●使用条件（温度・圧力・流体）により御使用願う作動頻度と耐久性が変わりますので弊社にご相談ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
2ポート サンプリングバルブ ATS2C（空気操作式）MTS2（手動操作式）
医薬、食品の製造や電子工業の分野で使用される各種薬液から超純水など、その性質を高度に保ちつつ配管系から理想的なサンプリン
グを実現したい。── そんなコンセプトのもとに生まれた、サンプリング用サニタリバルブです。
従来の分岐方式では、根本的な解決を果たせなかった「液溜まり」や「異物の侵入」を完全に追放し、使用する流体をピュアな状態の
まま送り出し、抽出する。まさに新機軸、シンプル設計のサニタリバルブです。
■ATS2C 空気操作式 2ポート サンプリングバルブ
■MTS2 手動操作式 2ポート サンプリングバルブ
グを実現したい。── そんなコンセプトのもとに生まれた、サンプリング用サニタリバルブです。
従来の分岐方式では、根本的な解決を果たせなかった「液溜まり」や「異物の侵入」を完全に追放し、使用する流体をピュアな状態の
まま送り出し、抽出する。まさに新機軸、シンプル設計のサニタリバルブです。
■ATS2C 空気操作式 2ポート サンプリングバルブ
■MTS2 手動操作式 2ポート サンプリングバルブ
| 基本形式 | 2ポート | ||||||
|---|---|---|---|---|---|---|---|
| 空気操作式 | 手動操作式 | ||||||
| ストレート配管 | ストレート配管 | ||||||
| ATS2C | MTS2 | ||||||
| 配管 | 呼び 口径 |
本体 | サンプリングポート | ||||
| オリフィスサイズ | Cv値 | オリフィスサイズ | Cv値 | ||||
| 8A | φ10.5 | 4.2 | φ10.5 | 2.0 | ○ | ○ | |
| 10A | φ14.0 | 7.4 | ○ | ○ | |||
| 15A | φ17.5 | 11.6 | ○ | ○ | |||
| 1S | φ23.0 | 20.0 | ○ | ○ | |||
| 配管（接続）方式 | フェルールタイプ、溶接タイプ、またはISOねじタイプ | ||||||
| 流体圧力 | Max. 0.4MPa | ||||||
| 操作圧力 | 0.4～0.5MPa | - | |||||
| 流体温度 | 0～150℃ | ||||||
| 周囲温度 | 5～60℃ | ||||||
| 弁許容漏れ量 | 0cm3/min（ANR） | ||||||
| 弁動作頻度 | 1回/s以下 | - | |||||
| 弁開閉速度 （但し空気を流体とした場合） |
8A,10A,15A：0.03s以下 1S：0.035s以下 |
- | |||||
| 主要部材質 | SUS316（バフ研磨・電解研磨）・SUS316L（バフ研磨・電解研磨）・TB35H[チタン]（バフ研磨） | ||||||
| 本体表面処理 | 内面：♯400バフ仕上げ／外面：♯320バフ仕上げ | ||||||
| 表示記号（回路図） |
 |
 |
|||||
| オプション | 空気操作式の場合：リミットスイッチ、近接スイッチ | ||||||
●使用条件（温度・圧力・流体）により御使用願う作動頻度と耐久性が変わりますので弊社にご相談ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
2ポート サンプリングバルブ フルボアタイプ ATS3C（空気操作式）MTS3（手動操作式）
メインラインからの直接サンプル抽出に最適のサンプリングバルブです。
主流路に障害物のないフル・ボア構造として、流体を乱さず流体に抵抗を与えません。
■ATS3C 空気操作式 2ポート サンプリングバルブ フルボアタイプ
■MTS3 手動操作式 2ポート サンプリングバルブ フルボアタイプ
主流路に障害物のないフル・ボア構造として、流体を乱さず流体に抵抗を与えません。
■ATS3C 空気操作式 2ポート サンプリングバルブ フルボアタイプ
■MTS3 手動操作式 2ポート サンプリングバルブ フルボアタイプ
| 基本形式 | 2ポート | |||||
|---|---|---|---|---|---|---|
| フルボアタイプ | ||||||
| 空気操作式 | 手動操作式 | |||||
| ストレート配管 | ストレート配管 | |||||
| ATS3C | MTS3 | |||||
| 配管 | 呼び口径 | 本体 | サンプリングポート | |||
| オリフィスサイズ | オリフィスサイズ | Cv値 | ||||
| 1S | φ23.0 | φ10.5 | 2.0 | ○ | ○ | |
| 1.5S | φ35.7 | ○ | ○ | |||
| 2S | φ47.8 | ○ | ○ | |||
| 2.5S | φ59.5 | ○ | ○ | |||
| 3S | φ72.3 | ○ | ○ | |||
| 3.5S | φ85.1 | ○ | ○ | |||
| 4S | φ97.6 | ○ | ○ | |||
| 配管（接続）方式 | フェルールタイプ | |||||
| 流体圧力 | Max. 0.4MPa | |||||
| 操作圧力 | 0.4～0.5MPa | - | ||||
| 流体温度 | 0～150℃ | |||||
| 周囲温度 | 5～60℃ | |||||
| 弁許容漏れ量 | 0cm3/min（ANR） | |||||
| 弁動作頻度 | 1回/s以下 | - | ||||
| 弁開閉速度 （但し空気を流体とした場合） |
0.035s以下 | - | ||||
| 主要部材質 | SUS316L（バフ研磨・電解研磨） | |||||
| 本体表面処理 | 内面：♯400バフ仕上げ／外面：♯240ヘアライン仕上げ相当 | |||||
| 表示記号（回路図） |
|
|
||||
| オプション | 空気操作式の場合：リミットスイッチ、近接スイッチ | |||||
●使用条件（温度・圧力・流体）により御使用願う作動頻度と耐久性が変わりますので弊社にご相談ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
2ポート 洗浄ポート付サンプリングバルブ ATS4C（空気操作式）MTS4（手動操作式）
サンプリングポートに洗浄液や蒸気を通して、洗浄・殺菌効果をより高める、洗浄ポートを設けました。
サンプリングポートの液溜りがありません。
■ATS4C 空気操作式 2ポート 洗浄ポート付 サンプリングバルブ フルボアタイプ
■MTS4 手動操作式 2ポート 洗浄ポート付 サンプリングバルブ フルボアタイプ
サンプリングポートの液溜りがありません。
■ATS4C 空気操作式 2ポート 洗浄ポート付 サンプリングバルブ フルボアタイプ
■MTS4 手動操作式 2ポート 洗浄ポート付 サンプリングバルブ フルボアタイプ
| 基本形式 | 2ポート | |||||
|---|---|---|---|---|---|---|
| フルボアタイプ | ||||||
| 空気操作式 | 手動操作式 | |||||
| ストレート配管 | ストレート配管 | |||||
| ATS4C | MTS4 | |||||
| 配管 | 呼び口径 | 本体 | サンプリングポート | |||
| オリフィスサイズ | オリフィスサイズ | Cv値 | ||||
| 1S | φ23.0 | φ10.5 | 2.0 | ○ | ○ | |
| 1.5S | φ35.7 | ○ | ○ | |||
| 2S | φ47.8 | ○ | ○ | |||
| 2.5S | φ59.5 | ○ | ○ | |||
| 3S | φ72.3 | ○ | ○ | |||
| 3.5S | φ85.1 | ○ | ○ | |||
| 4S | φ97.6 | ○ | ○ | |||
| 配管（接続）方式 | フェルールタイプ | |||||
| 流体圧力 | Max. 0.4MPa | |||||
| 操作圧力 | 0.4～0.5MPa | - | ||||
| 流体温度 | 0～150℃ | |||||
| 周囲温度 | 5～60℃ | |||||
| 弁許容漏れ量 | 0cm3/min（ANR） | |||||
| 弁動作頻度 | 1回/s以下 | - | ||||
| 弁開閉速度 （但し空気を流体とした場合） |
0.035s以下 | - | ||||
| 主要部材質 | SUS316L（バフ研磨・電解研磨） | |||||
| 本体表面処理 | 内面：♯400バフ仕上げ／外面：♯240ヘアライン仕上げ相当 | |||||
| 表示記号（回路図） |
 |
 |
||||
| オプション | 空気操作式の場合：リミットスイッチ、近接スイッチ | |||||
●使用条件（温度・圧力・流体）により御使用願う作動頻度と耐久性が変わりますので弊社にご相談ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
2ポート サニタリタンク底弁 AB2C（空気操作式）MB2（手動操作式）
本体流路の傾斜構造により液溜りを極力少なくしています。タンク内部にバルブ部が突出しないため撹拌機の取付に制約を受けません。
また底面がテーパー形状のため撹拌機の回転羽根を底面近くまで設置でき、高粘度の液体でも確実な撹拌が可能です。
■AB2C 空気操作式 2ポート サニタリタンク底弁
■MB2 手動操作式 2ポート サニタリタンク底弁
また底面がテーパー形状のため撹拌機の回転羽根を底面近くまで設置でき、高粘度の液体でも確実な撹拌が可能です。
■AB2C 空気操作式 2ポート サニタリタンク底弁
■MB2 手動操作式 2ポート サニタリタンク底弁
| 基本形式 | 2ポート | ||||
|---|---|---|---|---|---|
| 空気操作式 | 手動操作式 | ||||
| AB2C | MB2 | ||||
| 配管 | 呼び口径 | オリフィス サイズ |
Cv値 | ||
| 8A | φ10.5 | 2.0 | ○ | ○ | |
| 10A | φ14 | 3.0 | ○ | ○ | |
| 15A | φ17.5 | 4.6 | ○ | ○ | |
| 1S | φ23 | 10.4 | ○ | ○ | |
| 1.5S | φ35.7 | 25.0 | ○ | ○ | |
| 2S | φ47.8 | 45.0 | ○ | - | |
| 配管（接続）方式 | フェルールタイプ | ||||
| 流体圧力 | Max. 0.4MPa | ||||
| 操作圧力 | 0.4～0.5MPa | - | |||
| 流体温度 | 0～150℃ | ||||
| 周囲温度 | 5～60℃ | ||||
| 弁許容漏れ量 | 0cm3/min（ANR） | ||||
| 弁動作頻度 | 1回/s以下 | - | |||
| 弁開閉速度 （但し空気を流体とした場合） |
8A,10A,15A,1S：0.035s以下 1.5S,2S：0.055s以下 |
- | |||
| 主要部材質 | SUS316L（バフ研磨・電解研磨） | ||||
| 表示記号（回路図） |
 |
 |
|||
| オプション | 空気操作式の場合：リミットスイッチ、近接スイッチ | ||||
●タンクとタンク底弁の取付方法については、フランジタイプも製作可能ですのでご相談ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
●詳細仕様につきましては、PDF（カタログ）をご参照ください。
