ボールバルブやバタフライバルブの自動開閉操作用として最適な空気圧式ロータリアクチュエータです。
■充実のオプション群。
豊富なオプション付機種を標準化。さまざまなニーズとトータルシステム化に対応します。
1.電-空ポジショナ
2.スイッチボックス
3.NAMUR規格・5ポート電磁弁(バイパス弁内蔵)
4.NAMUR規格・小形防爆形電磁弁(バイパス弁内蔵)
5.FRユニット(フィルタ付減圧弁)
6.スピードコントローラ内蔵バイパスバルブ
■NAMUR(ナムール)規格対応
電磁弁取付インターフェイス、アクチュエータ上部オプション取り付けインターフェイスは、NAMUR規格(VDI/VDE3845)に対応。
■充実のオプション群。
豊富なオプション付機種を標準化。さまざまなニーズとトータルシステム化に対応します。
1.電-空ポジショナ
2.スイッチボックス
3.NAMUR規格・5ポート電磁弁(バイパス弁内蔵)
4.NAMUR規格・小形防爆形電磁弁(バイパス弁内蔵)
5.FRユニット(フィルタ付減圧弁)
6.スピードコントローラ内蔵バイパスバルブ
■NAMUR(ナムール)規格対応
電磁弁取付インターフェイス、アクチュエータ上部オプション取り付けインターフェイスは、NAMUR規格(VDI/VDE3845)に対応。

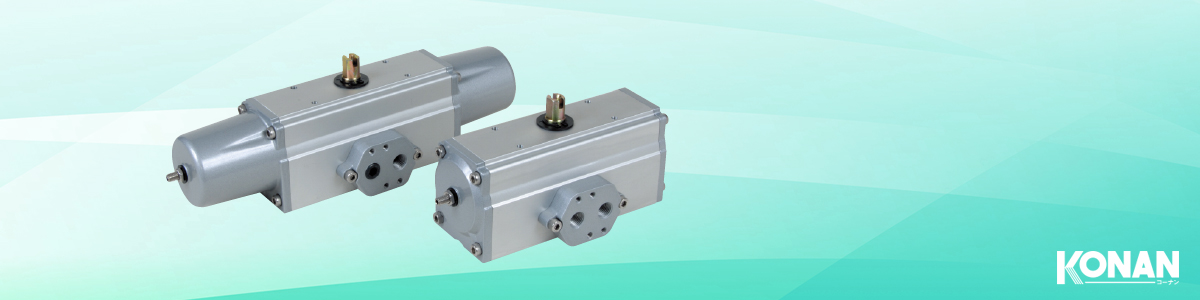

TA3シリーズ(φ50~φ125)ロータリアクチュエータ
・バルブとの接続面は、ISO5211に対応するダイレクトマウント方式。
・電磁弁取付インターフェイス、アクチュエータ上部オプション取り付けインターフェイスは、ナムール規格(VDI/VDE3845)に対応。
・ダブルピストン構造により軽量・コンパクトになりました。
・小形で高効率のトルクが得られるスコッチヨーク機構により、回転終始端で最大トルクを必要とするバルブ制御に最適なトルク特性を発揮
・無給油作動。
・単動形(スプリングリターン)は、バネカートリッジ方式を採用。
・電磁弁取付インターフェイス、アクチュエータ上部オプション取り付けインターフェイスは、ナムール規格(VDI/VDE3845)に対応。
・ダブルピストン構造により軽量・コンパクトになりました。
・小形で高効率のトルクが得られるスコッチヨーク機構により、回転終始端で最大トルクを必要とするバルブ制御に最適なトルク特性を発揮
・無給油作動。
・単動形(スプリングリターン)は、バネカートリッジ方式を採用。
本体内径(mm) | φ50 | φ63 | φ80 | φ100 | φ125 | |
---|---|---|---|---|---|---|
操作流体 | 圧縮空気 | |||||
使用圧力範囲 | 複動形:0.3~0.7MPa | |||||
単動形:0.3~0.7MPa | ||||||
耐圧力 | 1.05MPa | |||||
使用温度範囲 | -5~60℃(5℃以下でご使用の場合流体中の水分を除去し、凍結のないようご注意ください) | |||||
最高使用頻度 | 複動形 | 30cycle/min | 15cycle/min | 10cycle/min | ||
最高使用速度 | 90°/ s | 90°/ 2s | 90°/ 3s | |||
最高使用頻度 | 単動形 | 30cycle/min | 12cycle/min | 7.5cycle/min | ||
最高使用速度 | 90°/ s | 90°/ 2.5s | 90°/ 4s | |||
基準回転角度 | 90° | |||||
本体色 | 本体:シルバー(アルマイト色) | |||||
フランジ・配管用プレート・バネカバー:シルバー(焼付塗装) | ||||||

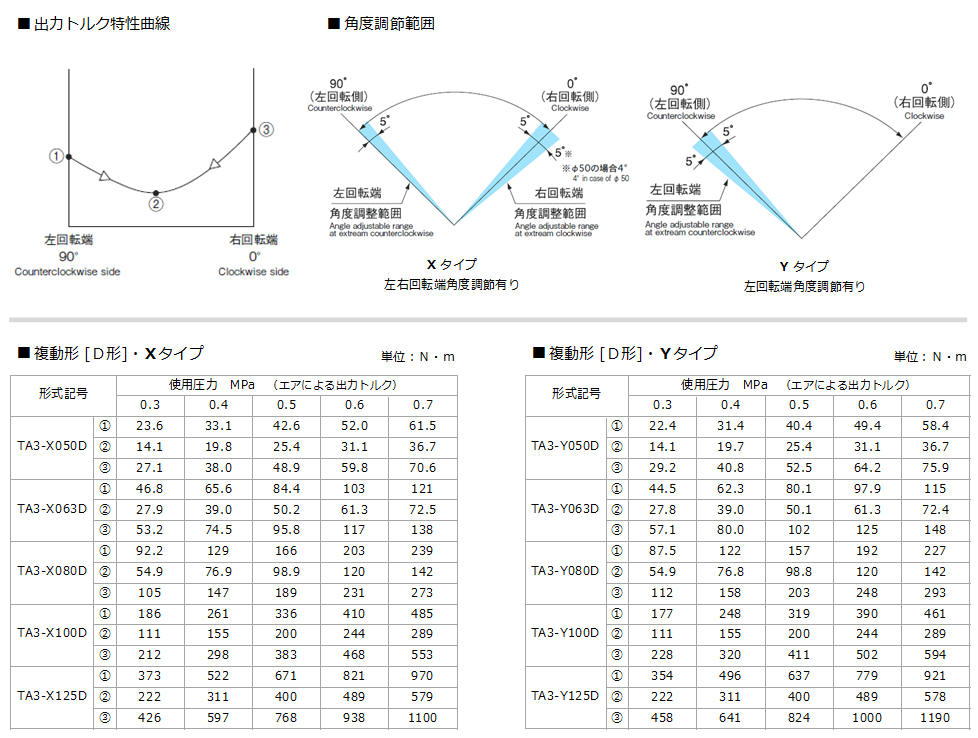

複動形 出力トルク曲線・ 出力トルク |
||||||

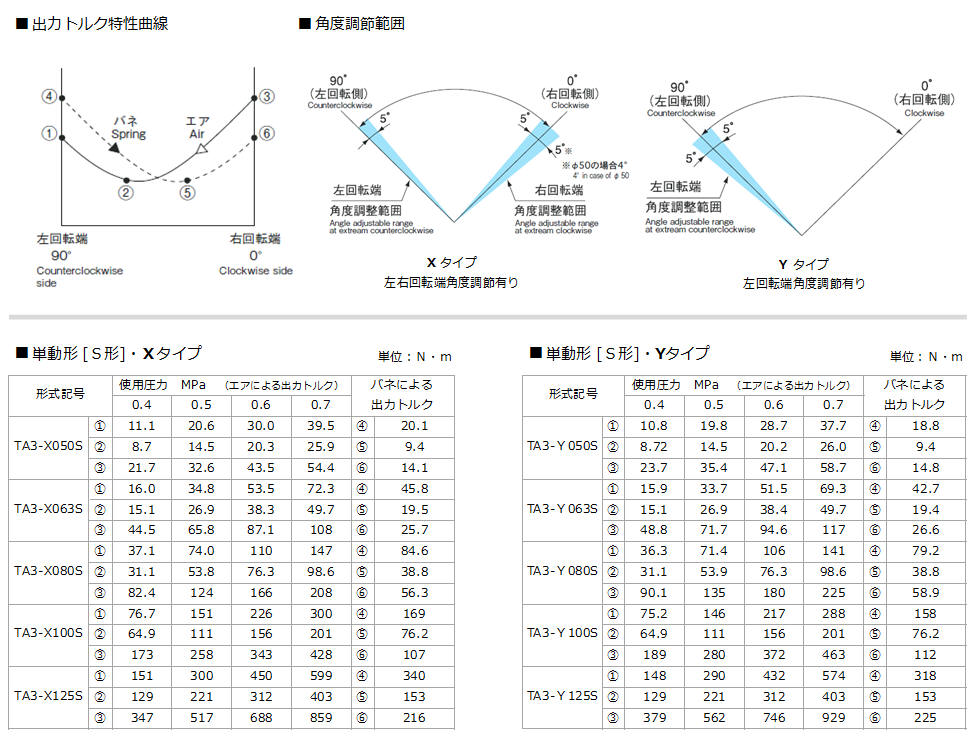

単動形 出力トルク曲線・ 出力トルク |
●詳細仕様およびオプション類につきましては、PDFカタログをご参照ください。
